SKU GN 927-63-M5-A-B
A 63
B(螺纹规格) M5
C 16
D 16
E 19
F 0.75
H 16.3-18.8
I 2.5
J 3
K(螺纹长度) 10
G类型 G1
选择规格尺寸
  • G1/M5/10
  • G1/M6/10
  • G1/M6/12
  • G1/M8/12
  • G1/M8/15
  • G1/M10/15
  • G2/M5/10
  • G2/M6/10
  • G2/M6/12
  • G2/M8/12
  • G2/M8/15
  • G2/M10/15

带表示有独立模型

询价|咨询
SKU
A
B
(螺纹规格) 		C
D
E
F
H
I
J
K
(螺纹长度) 		G类型
GN 927-63-M5-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 10 G1
GN 927-63-M6-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 10 G1
GN 927-82-M6-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 12 G1
GN 927-82-M8-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 12 G1
GN 927-101-M8-A-B 101 M8 25 26 30 1.5 25.3-29.3 4 4.8 15 G1
GN 927-101-M10-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 15 G1
GN 927-63-M5-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 10 G2
GN 927-63-M6-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 10 G2
GN 927-82-M6-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 12 G2
GN 927-82-M8-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 12 G2
GN 927-101-M8-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 15 G2
GN 927-101-M10-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 15 G2
信息：

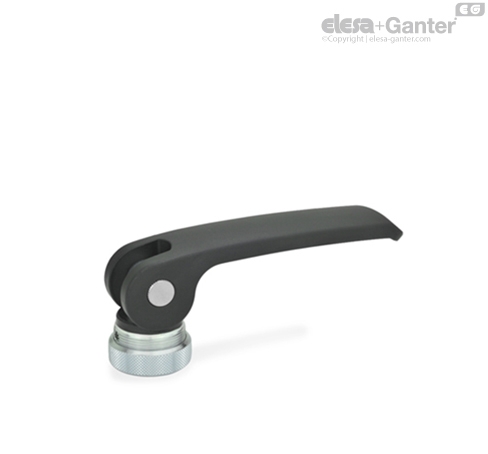

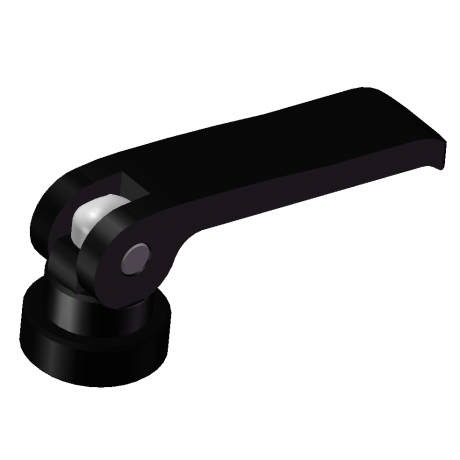

可用于快速夹紧和释放操作。因此，与通过螺纹进行的夹紧操作相比，改类型的夹紧杆可实现无扭矩夹紧。该夹紧杆的设计可确保其在运动中不会超过最大夹紧力。由于所有零件均按正确的顺序安装，故无松散的元件。G1优势：可通过带细螺纹的滚花螺母调节偏心凸轮与接触面间的距离，因此仅通过简单的调节便可设定最大夹紧力，还可选择相对于夹紧轴的较佳杆位，这种带偏心凸轮的夹紧杆，夹紧力可达8kN。
技术信息：
塑料特性(参见P2)

产品文件
塑料特性P2 下载
