SKU GN 927-63-M5-16-A-B
A 63
B(螺纹规格) M5
C 16
D 16
E 19
F 0.75
H 16.3-18.8
I 2.5
J 3
K(螺纹长度) 16
G类型 G1
选择规格尺寸
  • G1/M5/16
  • G1/M5/20
  • G1/M5/25
  • G1/M5/30
  • G1/M5/35
  • G1/M5/40
  • G1/M5/50
  • G1/M6/16
  • G1/M6/20
  • G1/M6/25
  • G1/M6/30
  • G1/M6/35
  • G1/M6/40
  • G1/M6/50
  • G1/M6/20
  • G1/M6/25
  • G1/M6/30
  • G1/M6/35
  • G1/M6/40
  • G1/M6/50
  • G1/M6/60
  • G1/M8/20
  • G1/M8/25
  • G1/M8/30
  • G1/M8/35
  • G1/M8/40
  • G1/M8/50
  • G1/M8/60
  • G1/M8/25
  • G1/M8/30
  • G1/M8/35
  • G1/M8/40
  • G1/M8/50
  • G1/M8/60
  • G1/M10/20
  • G1/M10/25
  • G1/M10/30
  • G1/M10/35
  • G1/M10/40
  • G1/M10/50
  • G1/M10/60
  • G2/M5/16
  • G2/M5/20
  • G2/M5/25
  • G2/M5/30
  • G2/M5/35
  • G2/M5/40
  • G2/M5/50
  • G2/M6/16
  • G2/M6/20
  • G2/M6/25
  • G2/M6/30
  • G2/M6/35
  • G2/M6/40
  • G2/M6/50
  • G2/M6/20
  • G2/M6/25
  • G2/M6/30
  • G2/M6/35
  • G2/M6/40
  • G2/M6/50
  • G2/M6/60
  • G2/M8/20
  • G2/M8/25
  • G2/M8/30
  • G2/M8/35
  • G2/M8/40
  • G2/M8/50
  • G2/M8/60
  • G2/M8/20
  • G2/M8/25
  • G2/M8/30
  • G2/M8/35
  • G2/M8/40
  • G2/M8/50
  • G2/M8/60
  • G2/M10/20
  • G2/M10/25
  • G2/M10/30
  • G2/M10/35
  • G2/M10/40
  • G2/M10/50
  • G2/M10/60

带表示有独立模型

询价|咨询

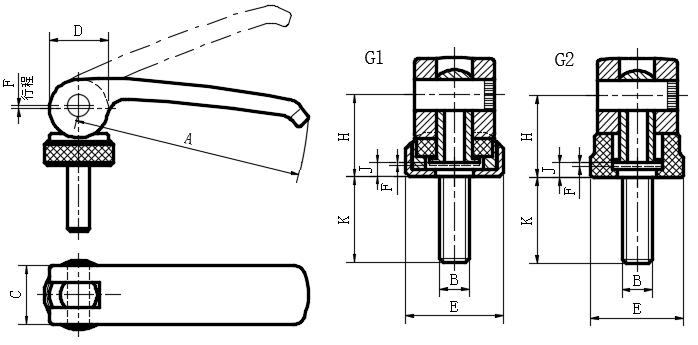

SKU
A
B
(螺纹规格) 		C
D
E
F
H
I
J
K
(螺纹长度) 		G类型
GN 927-63-M5-16-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 16 G1
GN 927-63-M5-20-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 20 G1
GN 927-63-M5-25-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 25 G1
GN 927-63-M5-30-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 30 G1
GN 927-63-M5-35-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 35 G1
GN 927-63-M5-40-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 40 G1
GN 927-63-M5-50-A-B 63 M5 16 16 19 0.75 16.3-18.8 2.5 3 50 G1
GN 927-63-M6-16-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 16 G1
GN 927-63-M6-20-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 20 G1
GN 927-63-M6-25-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 25 G1
GN 927-63-M6-30-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 30 G1
GN 927-63-M6-35-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 35 G1
GN 927-63-M6-40-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 40 G1
GN 927-63-M6-50-A-B 63 M6 16 16 19 0.75 16.3-18.8 2.5 3 50 G1
GN 927-82-M6-20-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 20 G1
GN 927-82-M6-25-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 25 G1
GN 927-82-M6-30-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 30 G1
GN 927-82-M6-35-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 35 G1
GN 927-82-M6-40-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 40 G1
GN 927-82-M6-50-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 50 G1
GN 927-82-M6-60-A-B 82 M6 20 20 25 1 19.5-22.5 3 3.7 60 G1
GN 927-82-M8-20-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 20 G1
GN 927-82-M8-25-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 25 G1
GN 927-82-M8-30-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 30 G1
GN 927-82-M8-35-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 35 G1
GN 927-82-M8-40-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 40 G1
GN 927-82-M8-50-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 50 G1
GN 927-82-M8-60-A-B 82 M8 20 20 25 1 19.5-22.5 3 3.7 60 G1
GN 927-101-M8-25-A-B 101 M8 25 26 30 1.5 25.3-29.3 4 4.8 25 G1
GN 927-101-M8-30-A-B 101 M8 25 26 30 1.5 25.3-29.3 4 4.8 30 G1
GN 927-101-M8-35-A-B 101 M8 25 26 30 1.5 25.3-29.3 4 4.8 35 G1
GN 927-101-M8-40-A-B 101 M8 25 26 30 1.5 25.3-29.3 4 4.8 40 G1
GN 927-101-M8-50-A-B 101 M8 25 26 30 1.5 25.3-29.3 4 4.8 50 G1
GN 927-101-M8-60-A-B 101 M8 25 26 30 1.5 25.3-29.3 4 4.8 60 G1
GN 927-101-M10-20-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 20 G1
GN 927-101-M10-25-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 25 G1
GN 927-101-M10-30-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 30 G1
GN 927-101-M10-35-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 35 G1
GN 927-101-M10-40-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 40 G1
GN 927-101-M10-50-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 50 G1
GN 927-101-M10-60-A-B 101 M10 25 26 30 1.5 25.3-29.3 4 4.8 60 G1
GN 927-63-M5-16-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 16 G2
GN 927-63-M5-20-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 20 G2
GN 927-63-M5-25-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 25 G2
GN 927-63-M5-30-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 30 G2
GN 927-63-M5-35-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 35 G2
GN 927-63-M5-40-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 40 G2
GN 927-63-M5-50-B-B 63 M5 16 16 18.5 0.75 16.3 - 3 50 G2
GN 927-63-M6-16-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 16 G2
GN 927-63-M6-20-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 20 G2
GN 927-63-M6-25-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 25 G2
GN 927-63-M6-30-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 30 G2
GN 927-63-M6-35-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 35 G2
GN 927-63-M6-40-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 40 G2
GN 927-63-M6-50-B-B 63 M6 16 16 18.5 0.75 16.3 - 3 50 G2
GN 927-82-M6-20-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 20 G2
GN 927-82-M6-25-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 25 G2
GN 927-82-M6-30-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 30 G2
GN 927-82-M6-35-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 35 G2
GN 927-82-M6-40-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 40 G2
GN 927-82-M6-50-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 50 G2
GN 927-82-M6-60-B-B 82 M6 20 20 22.5 1 19.5 - 3.7 60 G2
GN 927-82-M8-20-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 20 G2
GN 927-82-M8-25-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 25 G2
GN 927-82-M8-30-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 30 G2
GN 927-82-M8-35-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 35 G2
GN 927-82-M8-40-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 40 G2
GN 927-82-M8-50-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 50 G2
GN 927-82-M8-60-B-B 82 M8 20 20 22.5 1 19.5 - 3.7 60 G2
GN 927-101-M8-20-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 20 G2
GN 927-101-M8-25-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 25 G2
GN 927-101-M8-30-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 30 G2
GN 927-101-M8-35-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 35 G2
GN 927-101-M8-40-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 40 G2
GN 927-101-M8-50-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 50 G2
GN 927-101-M8-60-B-B 101 M8 25 26 27 1.5 25.3 - 4.8 60 G2
GN 927-101-M10-20-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 20 G2
GN 927-101-M10-25-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 25 G2
GN 927-101-M10-30-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 30 G2
GN 927-101-M10-35-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 35 G2
GN 927-101-M10-40-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 40 G2
GN 927-101-M10-50-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 50 G2
GN 927-101-M10-60-B-B 101 M10 25 26 27 1.5 25.3 - 4.8 60 G2

信息：

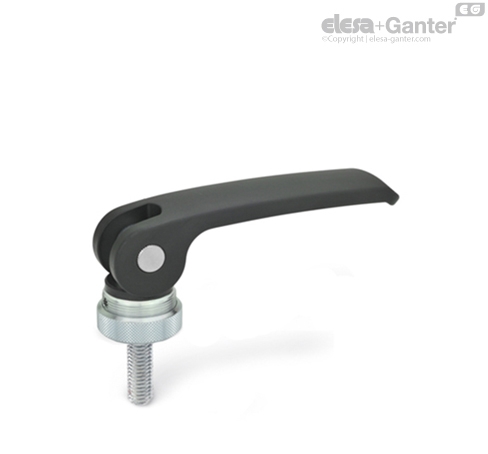

可用于快速夹紧和释放操作。因此，与通过螺纹进行的夹紧操作相比，改类型的夹紧杆可实现无扭矩夹紧。该夹紧杆的设计可确保其在运动中不会超过最大夹紧力。由于所有零件均按正确的顺序安装，故无松散的元件。G1优势：可通过带细螺纹的滚花螺母调节偏心凸轮与接触面间的距离，因此仅通过简单的调节便可设定最大夹紧力，还可选择相对于夹紧轴的较佳杆位，这种带偏心凸轮的夹紧杆，夹紧力可达8kN。
技术信息：
塑料特性(参见P2)


产品文件
塑料特性P2 下载 附件信息 下载
