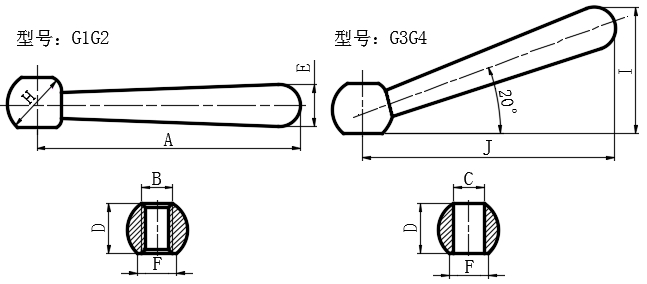

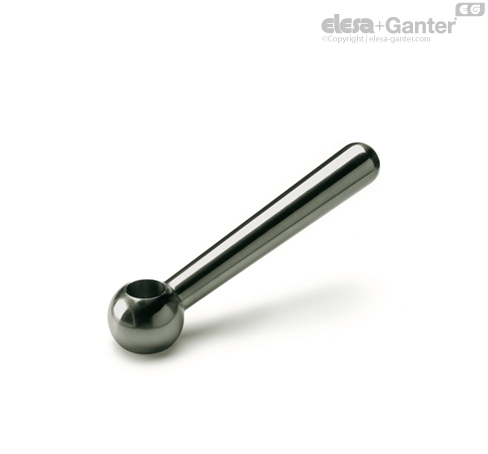

SKU DIN 99-50-B6-K
A 50
B
C(H7) B6
D(螺纹/通孔高度) 9.5
E 8
F(≈) 7.5
H(-0.2) 12
I(≈)
J(≈)
G类型 G1
材料 钢制款式
选择规格尺寸
  • G1/9.5/50
  • G1/12/63
  • G1/14.5/80
  • G1/18.5/100
  • G1/24/125
  • G1/30/160
  • G3/9.5/
  • G3/12/
  • G3/14.5/
  • G3/18.5/
  • G3/24/
  • G3/30/
  • G3/40/
  • G2/9.5/50
  • G2/12/63
  • G2/14.5/80
  • G2/18.5/100
  • G2/24/125
  • G2/30/160
  • G4/9.5/
  • G4/12/
  • G4/14.5/
  • G4/18.5/
  • G4/24/
  • G4/30/
  • G4/40/
  • G3/12/63
  • G3/14.5/80
  • G3/18.5/100
  • G4/9.5/50
  • G4/12/63
  • G4/14.5/80
  • G4/18.5/100
  • G4/24/125

带表示有独立模型

询价|咨询
G1/9.5/50
下载该CAD模型
SKU
A
B
C
(H7) 		D
(螺纹/通孔高度) 		E
F
(≈) 		H
(-0.2) 		I
(≈) 		J
(≈) 		G类型
材料
DIN 99-50-B6-K 50 - B6 9.5 8 7.5 12 - - G1 钢制款式
DIN 99-63-B8-K 63 - B8 12 10 11 16 - - G1 钢制款式
DIN 99-80-B10-K 80 - B10 14.5 13 15 20 - - G1 钢制款式
DIN 99-100-B12-K 100 - B12 18.5 16 19 25 - - G1 钢制款式
DIN 99-125-B16-K 125 - B16 24 20 23.5 32 - - G1 钢制款式
DIN 99-160-B20-K 160 - B20 30 25 29.5 40 - - G1 钢制款式
DIN 99-50-B6-L - - B6 9.5 8 11 12 24 48 G3 钢制款式
DIN 99-63-B8-L - - B8 12 10 15 16 30 60 G3 钢制款式
DIN 99-80-B10-L - - B10 14.5 13 19 20 38 76 G3 钢制款式
DIN 99-100-B12-L - - B12 18.5 16 19 25 47 95 G3 钢制款式
DIN 99-125-B16-L - - B16 24 20 23.5 32 59.5 119 G3 钢制款式
DIN 99-160-B20-L - - B20 30 25 29.5 40 76 152 G3 钢制款式
DIN 99-200-B24-L - - B24 40 32 33 50 97 190 G3 钢制款式
DIN 99-50-M6-M 50 M6 - 9.5 8 7.5 12 - - G2 钢制款式
DIN 99-63-M8-M 63 M8 - 12 10 11 16 - - G2 钢制款式
DIN 99-80-M10-M 80 M10 - 14.5 13 15 20 - - G2 钢制款式
DIN 99-100-M12-M 100 M12 - 18.5 16 19 25 - - G2 钢制款式
DIN 99-125-M16-M 125 M16 - 24 20 23.5 32 - - G2 钢制款式
DIN 99-160-M20-M 160 M20 - 30 25 29.5 40 - - G2 钢制款式
DIN 99-50-M6-N - M6 - 9.5 8 7.5 12 24 48 G4 钢制款式
DIN 99-63-M8-N - M8 - 12 10 11 16 30 60 G4 钢制款式
DIN 99-80-M10-N - M10 - 14.5 13 15 20 38 76 G4 钢制款式
DIN 99-100-M12-N - M12 - 18.5 16 19 25 47 95 G4 钢制款式
DIN 99-125-M16-N - M16 - 24 20 23.5 32 59.5 119 G4 钢制款式
DIN 99-160-M20-N - M20 - 30 25 29.5 40 76 152 G4 钢制款式
DIN 99-200-M24-N - M24 - 40 32 33 50 97 190 G4 钢制款式
DIN 99-63-B8-L-NI 63 - B8 12 10 11 16 30.5 60 G3 不锈钢款式
DIN 99-80-B10-L-NI 80 - B10 14.5 13 15 20 38 76 G3 不锈钢款式
DIN 99-100-B12-L-NI 100 - B12 18.5 16 19 25 47 95 G3 不锈钢款式
DIN 99-50-M6-N-NI 50 M6 - 9.5 8 7.5 12 24 48 G4 不锈钢款式
DIN 99-63-M8-N-NI 63 M8 - 12 10 11 16 30.5 60 G4 不锈钢款式
DIN 99-80-M10-N-NI 80 M10 - 14.5 13 15 20 38 76 G4 不锈钢款式
DIN 99-100-M12-N-NI 100 M12 - 18.5 16 19 25 47 95 G4 不锈钢款式
DIN 99-125-M16-N-NI 125 M16 - 24 20 23.5 32 59.5 119 G4 不锈钢款式

技术要求：
ISO基本公差(P1)
不锈钢特性(P4)

产品文件
ISO基本公差P1 下载 不锈钢特性P4 下载
