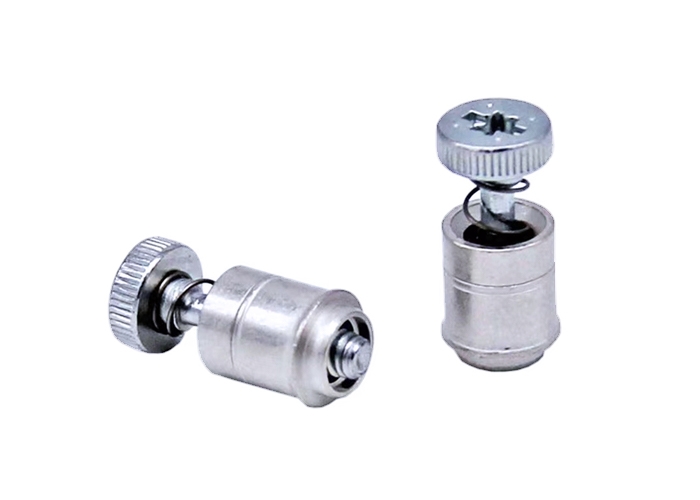

表面贴装面板螺丝系列 公制

编号 1
公英制 公制
螺纹 规格 M3 x 0.5
类型 SMTPFLSM
螺纹 代码 M3
螺钉 长度代码 0
A(柄端)最大值 1.6
最小板厚 1.6
C最大值 5.46
E1±0.25 7
E2名义值 7.6
G1±0.64 1
G2±0.64 5.3
H±0.25 2.5
T1名义值 9.6
T2名义值 14
ØK                   安装孔 尺寸+0.08 5.6
ØD 最小 焊盘直径 8.6
槽型 规格 T15
选择规格尺寸
  • M3 x 0.5/M3/7
  • M3.5 x 0.6/M3.5/7.9
  • M3 x 0.5/M3/7
  • M3.5 x 0.6/M3.5/7.9

带表示有独立模型

询价|咨询
编号
公英制
螺纹 规格
类型
螺纹 代码
螺钉 长度代码
A
(柄端)最大值 		最小板厚
C最大值
E1±0.25
E2名义值
G1±0.64
G2±0.64
H±0.25
T1名义值
T2名义值
ØK                   安装孔 尺寸+0.08
ØD 最小 焊盘直径
槽型 规格
1 公制 M3 x 0.5 SMTPFLSM M3 - 1.6 1.6 5.46 7 7.6 1 5.3 2.5 9.6 14 5.6 8.6 T15
2 公制 M3.5 x 0.6 SMTPFLSM M3.5 - 1.6 1.6 6.27 7.9 8.13 1 6.1 2.5 10.7 15.7 6.4 10.2 T15
2 公制 M3 x 0.5 SMTPFLSM M3 1 1.6 1.6 5.46 7 7.6 2.5 6.8 2.5 9.6 14 5.6 8.6 T15
4 公制 M3.5 x 0.6 SMTPFLSM M3.5 1 1.6 1.6 6.27 7.9 8.13 2.5 7.62 2.5 10.7 15.7 6.4 10.2 T15
尺寸单位为mm
