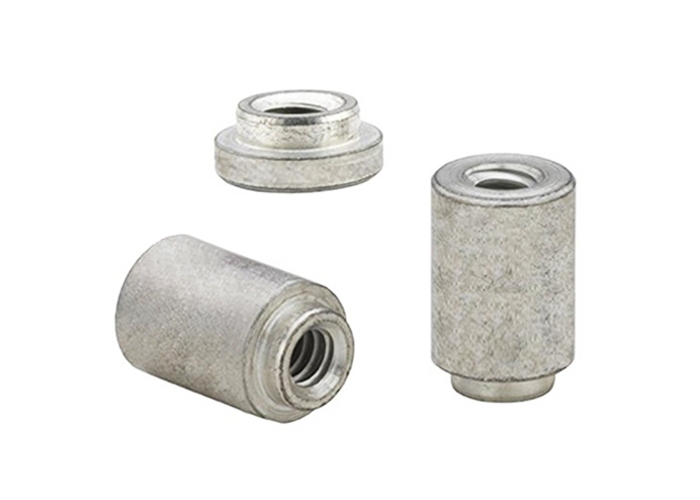

SMTSO表面贴装螺母和间隔柱/螺柱 （英制）

螺纹 规格
通孔+.004 –.003
类型 紧固件材料 钢
类型 紧固件材料 黄铜
螺纹或 通孔 代码
长度代码“L”±.005 (长度代码以三十二分之一英寸为单位) 0.062
长度代码“L”±.005 (长度代码以三十二分之一英寸为单位) 1.25
长度代码“L”±.005 (长度代码以三十二分之一英寸为单位) 0.25
长度代码“L”±.005 (长度代码以三十二分之一英寸为单位) 0.375
最小板厚
A             最大值
C              最大值
E 参考尺寸
E ±.005
H           名义值
ØH 安装孔 尺寸    +.003 –.000
ØD             最小焊盘 直径
选择规格尺寸
  • /
  • .060-80(#0-80)/80
  • .086-56(#2-56)/256
  • .112-40(#4-40)/440
  • .138-32(#6-32)/632
  • .164-32 (#8-32)/832
  • —/116
  • —/143

带表示有独立模型

询价|咨询
螺纹 规格
通孔+.004 –.003
类型 紧固件材料 钢
类型 紧固件材料 黄铜
螺纹或 通孔 代码
长度代码“L”±.005
(长度代码以三十二分之一英寸为单位) 		长度代码“L”±.005
(长度代码以三十二分之一英寸为单位) 		长度代码“L”±.005
(长度代码以三十二分之一英寸为单位) 		长度代码“L”±.005
(长度代码以三十二分之一英寸为单位) 		最小板厚
A             最大值
C              最大值
E 参考尺寸
E ±.005
H           名义值
ØH 安装孔 尺寸    +.003 –.000
ØD             最小焊盘 直径
- - - - - 0.062 1.25 0.25 0.375 - - - - - - - -
.060-80(#0-80) — SMTSO — 80 2 4 — — 0.02 0.019 0.095 0.144 - 0.125 0.019 0.098
.086-56(#2-56) — SMTSO SMTSOB 256 2 4 8(1) 12(1) 0.06 0.06 0.142 — 0.219 — 0.06 0.147
.112-40(#4-40) — SMTSO SMTSOB 440 2 4 8(1) 12(1) 0.06 0.06 0.161 — 0.219 — 0.06 0.166
.138-32(#6-32) — SMTSO SMTSOB 632 2 4 8(1) 12(1) 0.06 0.06 0.208 — 0.281 — 0.06 0.213
.164-32 (#8-32) — SMTSO SMTSOB 832 2 4 8(1) 12(1) 0.06 0.06 0.245 — 0.344 — 0.06 0.25
— 0.116 SMTSO SMTSOB 116 2 4 8 12 0.06 0.06 0.161 — 0.219 — 0.06 0.166
— 0.143 SMTSO SMTSOB 143 2 4 8 12 0.06 0.06 0.208 — 0.281 — 0.06 0.213
尺寸单位为英尺
