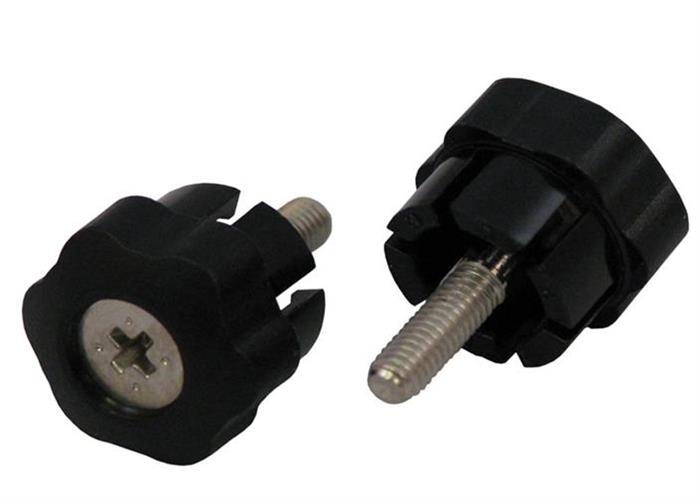

PSHP系列 面板紧固件（英制）

编号 1
公英制 英制
螺纹规格 .112-40
类型 PSHP
螺纹代码 440
螺丝长度代码 0
定位圈零件编号 SMTPR-6-1
组装尺寸G±.025 0.188
组装尺寸P±.025 0
组装尺寸T1名义值 0.478
组装尺寸T2名义值 0.646
总轴向浮动 0.015
螺丝尺寸C1±.010 0.44
螺丝尺寸E1±.010 0.542
螺丝尺寸L±.015 0.51
螺丝尺寸T名义值 0.663
定位圈A柄长最大值 0.06
定位圈最小板材厚度 0.06
定位圈B±.003 0.167
定位圈C最大值 0.249
定位圈E名义值 0.375
定位圈R±.005 0.325
选择规格尺寸
  • 英制/.112-40
  • 英制/.112-40
  • 英制/.138-32
  • 英制/.138-32

带表示有独立模型

询价|咨询
编号
公英制
螺纹规格
类型
螺纹代码
螺丝长度代码
定位圈零件编号
组装尺寸G±.025
组装尺寸P±.025
组装尺寸T1名义值
组装尺寸T2名义值
总轴向浮动
螺丝尺寸C1±.010
螺丝尺寸E1±.010
螺丝尺寸L±.015
螺丝尺寸T名义值
定位圈A柄长最大值
定位圈最小板材厚度
定位圈B±.003
定位圈C最大值
定位圈E名义值
定位圈R±.005
1 英制 .112-40 PSHP 440 - SMTPR-6-1 0.188 - 0.478 0.646 0.015 0.44 0.542 0.51 0.663 0.06 0.06 0.167 0.249 0.375 0.325
2 英制 .112-40 PSHP 440 1 SMTPR-6-1 0.248 0.026 0.478 0.646 0.015 0.44 0.542 0.57 0.723 0.06 0.06 0.167 0.249 0.375 0.325
3 英制 .138-32 PSHP 632 - SMTPR-6-1 0.188 - 0.478 0.646 0.02 0.44 0.542 0.51 0.663 0.06 0.06 0.167 0.249 0.375 0.325
4 英制 .138-32 PSHP 632 1 SMTPR-6-1 0.248 0.026 0.478 0.646 0.02 0.44 0.542 0.57 0.723 0.06 0.06 0.167 0.249 0.375 0.325
英制尺寸单位为英寸
