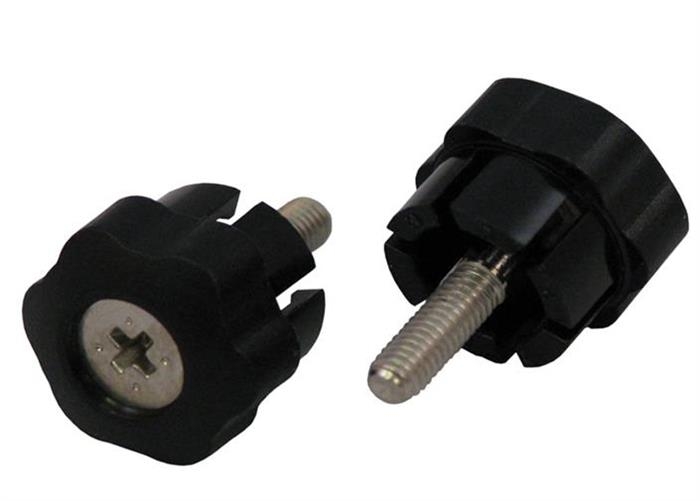

PSHP系列 面板紧固件（公制）

编号 1
公英制 公制
螺纹规格 M3 x 0.5
类型 PSHP
螺纹代码 M3
螺丝长度代码 0
定位圈零件编号 SMTPR-6-1
组装尺寸G± 0.64 4.78
组装尺寸P± 0.64 0
组装尺寸T1名义值 12.14
组装尺寸T2名义值 16.41
总轴向浮动 0.38
螺丝尺寸C1±0.25 11.18
螺丝尺寸E1±0.25 13.77
螺丝尺寸L±0.38 12.95
螺丝尺寸T名义值 16.84
定位圈A柄长最大值 1.53
定位圈最小板材厚度 1.53
定位圈B±0.08 4.24
定位圈C最大值 6.33
定位圈E名义值 9.53
定位圈R±0.13 8.26
选择规格尺寸
  • 公制/M3 x 0.5
  • 公制/M3 x 0.5
  • 公制/M3.5 x 0.6
  • 公制/M3.5 x 0.6

带表示有独立模型

询价|咨询
编号
公英制
螺纹规格
类型
螺纹代码
螺丝长度代码
定位圈零件编号
组装尺寸G± 0.64
组装尺寸P± 0.64
组装尺寸T1名义值
组装尺寸T2名义值
总轴向浮动
螺丝尺寸C1±0.25
螺丝尺寸E1±0.25
螺丝尺寸L±0.38
螺丝尺寸T名义值
定位圈A柄长最大值
定位圈最小板材厚度
定位圈B±0.08
定位圈C最大值
定位圈E名义值
定位圈R±0.13
1 公制 M3 x 0.5 PSHP M3 - SMTPR-6-1 4.78 - 12.14 16.41 0.38 11.18 13.77 12.95 16.84 1.53 1.53 4.24 6.33 9.53 8.26
2 公制 M3 x 0.5 PSHP M3 1 SMTPR-6-1 6.3 0.66 12.14 16.41 0.38 11.18 13.77 14.48 18.36 1.53 1.53 4.24 6.33 9.53 8.26
3 公制 M3.5 x 0.6 PSHP M3.5 - SMTPR-6-1 4.78 - 12.14 16.41 0.51 11.18 13.77 12.95 16.84 1.53 1.53 4.24 6.33 9.53 8.26
4 公制 M3.5 x 0.6 PSHP M3.5 1 SMTPR-6-1 6.3 0.66 12.14 16.41 0.51 11.18 13.77 14.48 18.36 1.53 1.53 4.24 6.33 9.53 8.26
公制尺寸单位为毫米
