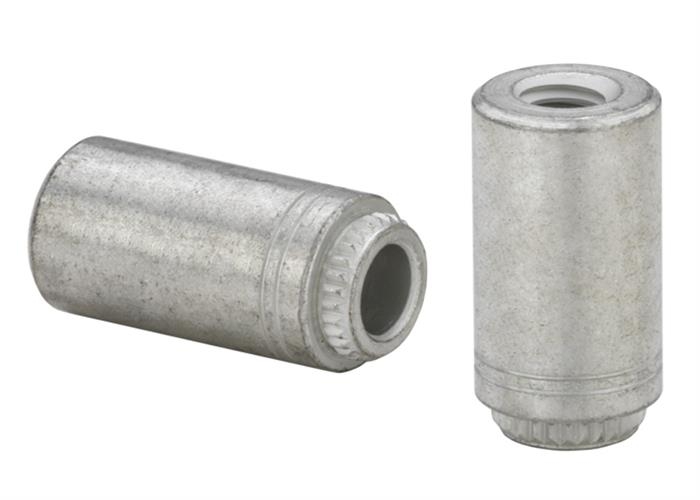

KFE/KFSE齿型咬接螺柱（公制）

螺纹 规格 x 螺距
通孔+0.10–0.08
类型 碳钢
类型 不锈钢
螺纹或 通孔 代码
长度“L”±0.13(长度代码以毫米为单位)
长度“L”±0.13(长度代码以毫米为单位)
长度“L”±0.14(长度代码以毫米为单位)
长度“L”±0.15(长度代码以毫米为单位)
长度“L”±0.16(长度代码以毫米为单位)
长度“L”±0.17(长度代码以毫米为单位)
长度“L”±0.17(长度代码以毫米为单位)
长度“L”±0.17(长度代码以毫米为单位)
A(柄端)最大值
最小板材厚度
安装孔 尺寸+0.08
C±0.08
E±0.13
最小孔 边距
选择规格尺寸
  • M3 x 0.5
  • —
  • —
  • “F”最小螺纹长度（适用时）

带表示有独立模型

询价|咨询
螺纹 规格 x 螺距
通孔+0.10–0.08
类型
类型
螺纹或 通孔 代码
长度“L”±0.13
(长度代码以毫米为单位) 		长度“L”±0.13
(长度代码以毫米为单位) 		长度“L”±0.14
(长度代码以毫米为单位) 		长度“L”±0.15
(长度代码以毫米为单位) 		长度“L”±0.16
(长度代码以毫米为单位) 		长度“L”±0.17
(长度代码以毫米为单位) 		长度“L”±0.17
(长度代码以毫米为单位) 		长度“L”±0.17
(长度代码以毫米为单位) 		A
(柄端)最大值 		最小板材厚度
安装孔 尺寸+0.08
C±0.08
E±0.13
最小孔 边距
- - 碳钢 不锈钢 - - - - - - - - - - - - - - -
M3 x 0.5 — KFE KFSE M3 3 4 6 8 10 12 14 16 1.53 1.53 4.22 4.68 5.56 4.4
— 3.6 KFE KFSE 3.6 3 4 6 8 10 12 14 16 1.53 1.53 5.41 5.87 7.14 5.5
— 4.2 KFE KFSE 4.2 3 4 6 8 10 12 14 16 1.53 1.53 6.4 6.81 8.74 7.1
“F”最小螺纹长度（适用时） “F”最小螺纹长度（适用时） “F”最小螺纹长度（适用时） “F”最小螺纹长度（适用时） “F”最小螺纹长度（适用时） 全长 全长 全长 全长 全长 9.5 ± 0.4 9.5 ± 0.4 9.5 ± 0.4 - - - - - -
尺寸单位为毫米
