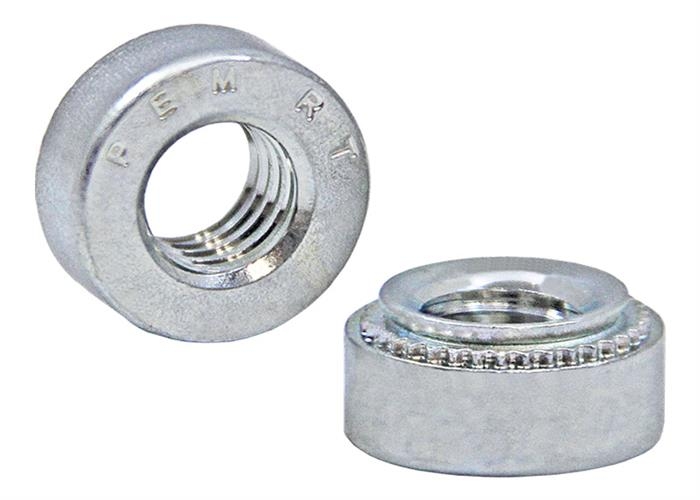

S-RT标准螺纹自锁螺母（公制）

螺纹规格 x 牙距 M3 x 0.5
类型 S
螺纹代码 RTM3
柄长代码 0
A (柄长) 最大值 0.77
最小板材厚度 参考值 0.8
板材安装孔 尺寸 +0.08 4.22
C最大值 4.2
E±0.25 6.35
T±0.25 1.5
最小孔边距 4.8
选择规格尺寸
  • M3 x 0.5
  • M3 x 0.5
  • M3 x 0.5
  • M4 x 0.7
  • M4 x 0.7
  • M4 x 0.7
  • M5 x 0.8
  • M5 x 0.8
  • M5 x 0.8
  • M6 x 1
  • M6 x 1
  • M6 x 1
  • M6 x 1

带表示有独立模型

询价|咨询
螺纹规格 x 牙距
类型
螺纹代码
柄长代码
A
(柄长) 最大值 		最小板材厚度 参考值
板材安装孔 尺寸 +0.08
C最大值
E±0.25
T±0.25
最小孔边距
M3 x 0.5 S RTM3 - 0.77 0.8 4.22 4.2 6.35 1.5 4.8
M3 x 0.5 S RTM3 1 0.97 1 4.22 4.2 6.35 1.5 4.8
M3 x 0.5 S RTM3 2 1.38 1.4 4.22 4.2 6.35 1.5 4.8
M4 x 0.7 S RTM4 - 0.77 0.8 5.41 5.38 7.87 2 6.9
M4 x 0.7 S RTM4 1 0.97 1 5.41 5.38 7.87 2 6.9
M4 x 0.7 S RTM4 2 1.38 1.4 5.41 5.38 7.87 2 6.9
M5 x 0.8 SS RTM5 - 0.77 0.8 6.35 6.33 8.64 2 7.1
M5 x 0.8 SS RTM5 1 0.97 1 6.35 6.33 8.64 2 7.1
M5 x 0.8 SS RTM5 2 1.38 1.4 6.35 6.33 8.64 2 7.1
M6 x 1 S RTM6 00 0.89 0.92 8.75 8.73 11.18 4.08 8.6
M6 x 1 S RTM6 - 1.15 1.2 8.75 8.73 11.18 4.08 8.6
M6 x 1 S RTM6 1 1.38 1.4 8.75 8.73 11.18 4.08 8.6
M6 x 1 S RTM6 2 2.21 2.29 8.75 8.73 11.18 4.08 8.6
尺寸单位为毫米
