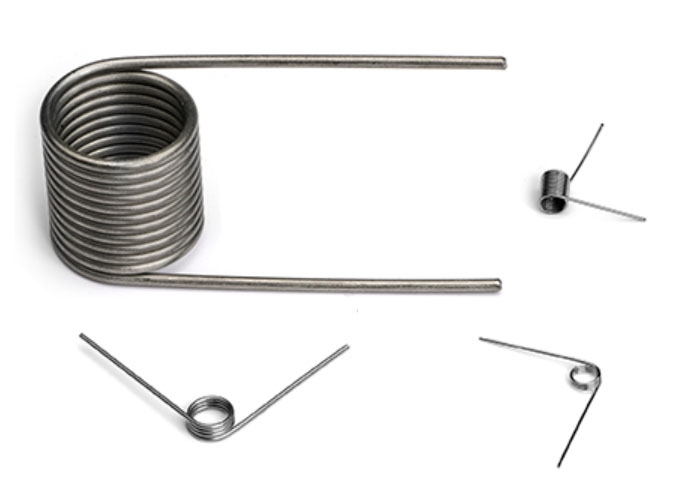

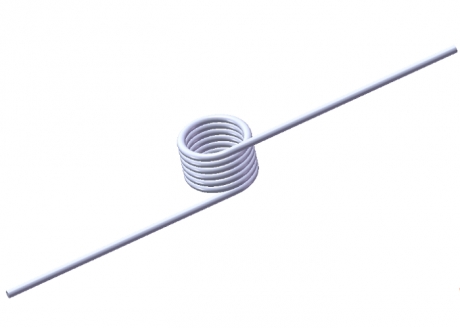

316不锈钢180°右旋扭转弹簧

SKU EV274-27020084
外径(mm) 2.79
外径范围(mm) 2~3
弹簧线径(mm) 0.3
弹簧线径范围(mm) 0~0.5
最大扭矩(N-mm) 3.3895
扭矩测量半径(mm) 4.76
工作杆径(mm) 1.7
簧臂自由角度 180°
臂长(mm) 9.53
簧体长度(mm) 2.18
旋向 右旋
材质 316不锈钢
表面处理 钝化
选择规格尺寸
  • 2~3/0~0.5/3.3895
  • 3~10/0~0.5/6.6661
  • 3~10/0~0.5/5.4233
  • 3~10/0~0.5/11.2985
  • 3~10/0~0.5/3.3895
  • 3~10/0~0.5/9.6037
  • 3~10/0.5~1/15.5919
  • 3~10/0~0.5/6.6661
  • 3~10/0.5~1/18.0776
  • 3~10/0.5~1/23.7268
  • 3~10/0~0.5/5.4233
  • 3~10/0~0.5/11.2985
  • 3~10/0.5~1/30.5059
  • 3~10/0.5~1/15.5919
  • 3~10/0.5~1/18.0776
  • 3~10/0~0.5/9.6037
  • 3~10/0.5~1/42.8213
  • 3~10/0.5~1/23.7268
  • 3~10/0.5~1/63.9494
  • 3~10/0.5~1/52.7639
  • 3~10/0.5~1/83.7218
  • 3~10/0.5~1/30.5059
  • 3~10/0.5~1/42.8213
  • 3~10/1~2/125.074
  • 3~10/0.5~1/107.223
  • 3~10/0.5~1/63.9494
  • 3~10/1~2/174.336
  • 10~20/0.5~1/52.7639
  • 10~20/1~2/206.988
  • 10~20/1~2/248.228
  • 10~20/0.5~1/83.7218
  • 10~20/0.5~1/107.223
  • 10~20/1~2/294.664
  • 10~20/1~2/125.074
  • 10~20/1~2/375.788
  • 10~20/1~2/248.228
  • 10~20/1~2/174.336
  • 10~20/1~2/447.194
  • 10~20/1~2/206.988
  • 10~20/1~2/294.664
  • 10~20/1~2/375.788
  • 10~20/1~2/447.194

带表示有独立模型

询价|咨询
2~3/0~0.5/3.3895
下载该CAD模型

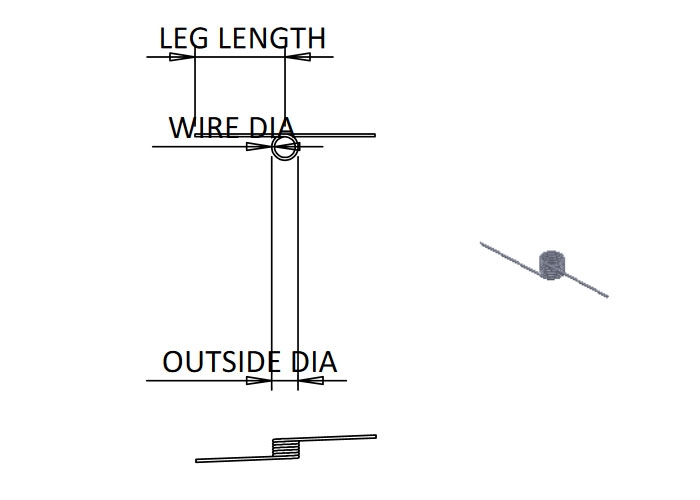

SKU
外径
(mm) 		外径范围
(mm) 		弹簧线径
(mm) 		弹簧线径范围
(mm) 		最大扭矩
(N-mm) 		扭矩测量半径
(mm) 		工作杆径
(mm) 		簧臂自由角度
臂长
(mm) 		簧体长度
(mm) 		旋向
材质
表面处理
EV274-27020084 2.79 2~3 0.3 0~0.5 3.3895 4.76 1.7 180° 9.53 2.18 右旋 316不锈钢 钝化
EV274-27020085 3.33 3~10 0.38 0~0.5 6.6661 6.35 1.98 180° 12.7 2.72 右旋 316不锈钢 钝化
EV274-27020086 3.38 3~10 0.36 0~0.5 5.4233 6.35 1.57 180° 12.7 2.62 右旋 316不锈钢 钝化
EV274-27020087 4.19 3~10 0.46 0~0.5 11.2985 6.35 2.77 180° 12.7 3.81 右旋 316不锈钢 钝化
EV274-27020088 4.24 3~10 0.3 0~0.5 3.3895 6.35 2.77 180° 12.7 1.5 右旋 316不锈钢 钝化
EV274-27020089 4.37 3~10 0.43 0~0.5 9.6037 6.35 2.67 180° 12.7 3.18 右旋 316不锈钢 钝化
EV274-27020090 4.55 3~10 0.51 0.5~1 15.5919 9.53 2.67 180° 19.05 4.19 右旋 316不锈钢 钝化
EV274-27020091 4.67 3~10 0.38 0~0.5 6.6661 9.53 2.77 180° 19.05 1.91 右旋 316不锈钢 钝化
EV274-27020092 4.72 3~10 0.53 0.5~1 18.0776 9.53 2.77 180° 19.05 4.39 右旋 316不锈钢 钝化
EV274-27020093 4.85 3~10 0.58 0.5~1 23.7268 9.53 2.92 180° 19.05 4.83 右旋 316不锈钢 钝化
EV274-27020094 4.93 3~10 0.36 0~0.5 5.4233 9.53 2.77 180° 19.05 1.91 右旋 316不锈钢 钝化
EV274-27020095 5.51 3~10 0.46 0~0.5 11.2985 9.53 3.56 180° 19.05 2.77 右旋 316不锈钢 钝化
EV274-27020096 5.72 3~10 0.64 0.5~1 30.5059 9.53 3.56 180° 19.05 5.23 右旋 316不锈钢 钝化
EV274-27020097 6.15 3~10 0.51 0.5~1 15.5919 12.7 4.06 180° 25.4 3.18 右旋 316不锈钢 钝化
EV274-27020098 6.3 3~10 0.53 0.5~1 18.0776 12.7 3.96 180° 25.4 3.23 右旋 316不锈钢 钝化
EV274-27020099 6.32 3~10 0.43 0~0.5 9.6037 9.53 4.32 180° 19.05 2.29 右旋 316不锈钢 钝化
EV274-27020100 6.32 3~10 0.71 0.5~1 42.8213 12.7 3.96 180° 25.4 5.97 右旋 316不锈钢 钝化
EV274-27020101 6.58 3~10 0.58 0.5~1 23.7268 12.7 4.32 180° 25.4 3.68 右旋 316不锈钢 钝化
EV274-27020102 6.86 3~10 0.81 0.5~1 63.9494 12.7 4.32 180° 25.4 6.73 右旋 316不锈钢 钝化
EV274-27020103 6.93 3~10 0.76 0.5~1 52.7639 12.7 4.37 180° 25.4 6.3 右旋 316不锈钢 钝化
EV274-27020104 7.72 3~10 0.89 0.5~1 83.7218 15.88 4.75 180° 31.75 7.37 右旋 316不锈钢 钝化
EV274-27020105 7.75 3~10 0.64 0.5~1 30.5059 12.7 5.16 180° 25.4 3.84 右旋 316不锈钢 钝化
EV274-27020106 8.64 3~10 0.71 0.5~1 42.8213 12.7 5.97 180° 25.4 4.45 右旋 316不锈钢 钝化
EV274-27020107 8.86 3~10 1.02 1~2 125.074 15.88 5.54 180° 31.75 9.5 右旋 316不锈钢 钝化
EV274-27020108 9.22 3~10 0.97 0.5~1 107.223 15.88 6.1 180° 31.75 8 右旋 316不锈钢 钝化
EV274-27020109 9.3 3~10 0.81 0.5~1 63.9494 12.7 6.35 180° 25.4 4.88 右旋 316不锈钢 钝化
EV274-27020110 9.58 3~10 1.14 1~2 174.336 15.88 6.1 180° 31.75 10.54 右旋 316不锈钢 钝化
EV274-27020111 10.03 10~20 0.76 0.5~1 52.7639 12.7 6.35 180° 25.4 4.6 右旋 316不锈钢 钝化
EV274-27020112 10.29 10~20 1.22 1~2 206.988 15.88 6.35 180° 31.75 11.43 右旋 316不锈钢 钝化
EV274-27020113 10.92 10~20 1.3 1~2 248.228 25.4 6.99 180° 50.8 11.94 右旋 316不锈钢 钝化
EV274-27020114 11.46 10~20 0.89 0.5~1 83.7218 15.88 7.14 180° 31.75 5.38 右旋 316不锈钢 钝化
EV274-27020115 12.37 10~20 0.97 0.5~1 107.223 15.88 8.64 180° 31.75 6.05 右旋 316不锈钢 钝化
EV274-27020116 12.93 10~20 1.37 1~2 294.664 25.4 8.76 180° 50.8 12.7 右旋 316不锈钢 钝化
EV274-27020117 13.18 10~20 1.02 1~2 125.074 25.4 8.71 180° 50.8 6.15 右旋 316不锈钢 钝化
EV274-27020118 13.36 10~20 1.5 1~2 375.788 25.4 8.51 180° 50.8 13.72 右旋 316不锈钢 钝化
EV274-27020119 14.12 10~20 1.3 1~2 248.228 25.4 9.53 180° 50.8 9.27 右旋 316不锈钢 钝化
EV274-27020120 14.61 10~20 1.14 1~2 174.336 25.4 9.91 180° 50.8 7.11 右旋 316不锈钢 钝化
EV274-27020121 15.01 10~20 1.59 1~2 447.194 25.4 9.91 180° 50.8 14.73 右旋 316不锈钢 钝化
EV274-27020122 15.72 10~20 1.22 1~2 206.988 25.4 10.31 180° 50.8 7.42 右旋 316不锈钢 钝化
EV274-27020123 16.61 10~20 1.37 1~2 294.664 25.4 11.68 180° 50.8 9.91 右旋 316不锈钢 钝化
EV274-27020124 17.3 10~20 1.5 1~2 375.788 25.4 11.91 180° 50.8 10.8 右旋 316不锈钢 钝化
EV274-27020125 19.48 10~20 1.59 1~2 447.194 25.4 14.3 180° 50.8 11.2 右旋 316不锈钢 钝化
