SKU GN 212-22-B10-C
A 22
B
C(H7) B10
D 8
E 20
F 37
H(高度) 67
I 89.5
J(手柄长度) 85
K(最小)
L(最小) 19
G类型 G1
选择规格尺寸
  • G1/67
  • G1/76
  • G1/87
  • G1/98
  • G1/108
  • G1/120
  • G2/67
  • G2/76
  • G2/87
  • G2/98
  • G2/108
  • G2/120
  • G3/67
  • G3/76
  • G3/87
  • G3/98

带表示有独立模型

询价|咨询

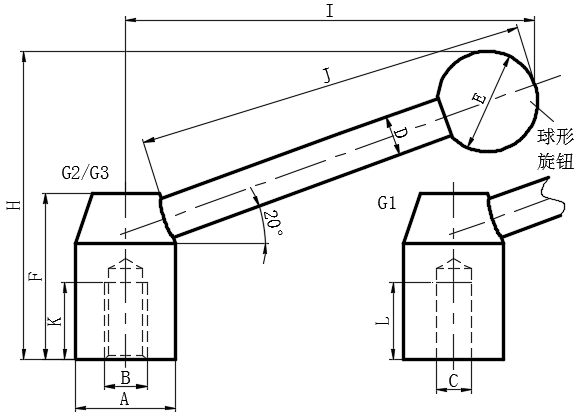

SKU
A
B
C
(H7) 		D
E
F
H
(高度) 		I
J
(手柄长度) 		K
(最小) 		L
(最小) 		G类型
GN 212-22-B10-C 22 - B10 8 20 37 67 89.5 85 - 19 G1
GN 212-25-B12-C 25 - B12 10 25 42 76 100.5 95 - 21 G1
GN 212-28-B12-C 28 - B12 12 30 47 87 114 108 - 23 G1
GN 212-32-B16-C 32 - B16 12 32 52 98 133 126 - 28 G1
GN 212-36-B16-C 36 - B16 14 35 58 108 146 138 - 28 G1
GN 212-40-B20-C 40 - B20 16 40 64 120 162.5 154 - 30 G1
GN 212-22-M10-E 22 M10 - 8 20 37 67 89.5 85 15 - G2
GN 212-25-M12-E 25 M12 - 10 25 42 76 100.5 95 18 - G2
GN 212-28-M12-E 28 M12 - 12 30 47 87 114 108 18 - G2
GN 212-32-M16-E 32 M16 - 12 32 52 98 133 126 23 - G2
GN 212-36-M16-E 36 M16 - 14 35 58 108 146 138 24 - G2
GN 212-40-M20-E 40 M20 - 16 40 64 120 162.5 154 27 - G2
GN 212-22-M8-E-NI 22 M8 - 8 20 37 67 89.5 85 18 - G3
GN 212-25-M10-E-NI 25 M10 - 10 25 42 76 100.5 95 18 - G3
GN 212-28-M12-E-NI 28 M12 - 12 30 47 87 114 108 20 - G3
GN 212-32-M16-E-NI 32 M16 - 12 32 52 98 133 126 25 - G3
产品文件
ISO基本公差P1 下载 不锈钢特性P4 下载 十字孔P8 下载
