SKU 234116-C2
A 44
B(螺纹规格6g) M6
C 52
D 16
E 32.5
F 36
H 29.5
I 6
J 25
K 12
L(螺纹长度) 10
M 11
N(齿数) 18
选择规格尺寸
  • M6/10
  • M6/16
  • M6/20
  • M6/25
  • M6/30
  • M6/40
  • M6/45
  • M6/10
  • M6/16
  • M6/20
  • M6/25
  • M6/30
  • M6/35
  • M6/40
  • M6/50
  • M8/16
  • M8/20
  • M8/25
  • M8/30
  • M8/35
  • M8/40
  • M8/45
  • M8/50
  • M8/60
  • M8/70
  • M10/20
  • M10/40
  • M10/50
  • M10/60
  • M8/20
  • M8/25
  • M8/30
  • M8/40
  • M8/45
  • M8/50
  • M8/55
  • M8/60
  • M8/70
  • M10/20
  • M10/25
  • M10/30
  • M10/35
  • M10/40
  • M10/50
  • M10/60
  • M10/70

带表示有独立模型

询价|咨询

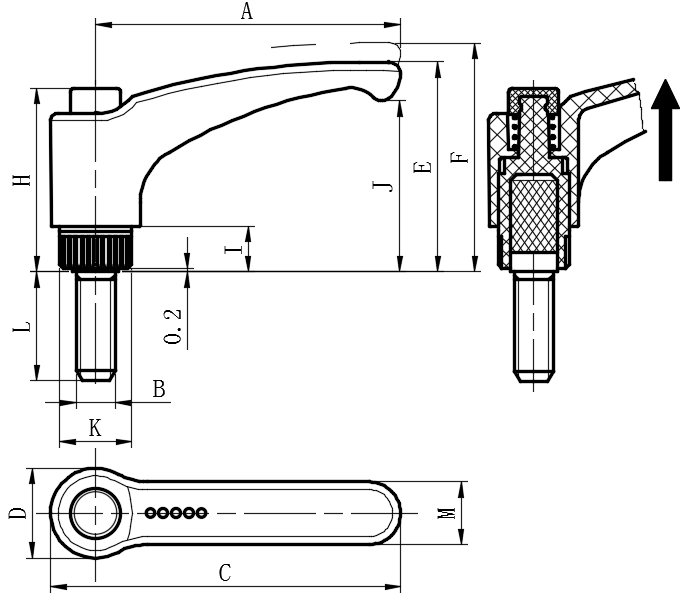

SKU
A
B
(螺纹规格6g) 		C
D
E
F
H
I
J
K
L
(螺纹长度) 		M
N
(齿数)
234116-C2 44 M6 52 16 32.5 36 29.5 6 25 12 10 11 18
234121-C2 44 M6 52 16 32.5 36 29.5 6 25 12 16 11 18
234126-C2 44 M6 52 16 32.5 36 29.5 6 25 12 20 11 18
234131-C2 44 M6 52 16 32.5 36 29.5 6 25 12 25 11 18
234136-C2 44 M6 52 16 32.5 36 29.5 6 25 12 30 11 18
234146-C2 44 M6 52 16 32.5 36 29.5 6 25 12 40 11 18
234151-C2 44 M6 52 16 32.5 36 29.5 6 25 12 45 11 18
234301-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 10 13.5 20
234306-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 16 13.5 20
234311-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 20 13.5 20
234316-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 25 13.5 20
234321-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 30 13.5 20
234323-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 35 13.5 20
234326-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 40 13.5 20
234329-C2 63 M6 72.5 19 43 47 37.5 8 34.5 15 50 13.5 20
234333-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 16 13.5 20
234336-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 20 13.5 20
234341-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 25 13.5 20
234346-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 30 13.5 20
234351-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 35 13.5 20
234356-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 40 13.5 20
234361-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 45 13.5 20
234366-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 50 13.5 20
234371-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 60 13.5 20
234376-C2 63 M8 72.5 19 43 47 37.5 8 34.5 15 70 13.5 20
234381-C2 63 M10 72.5 19 43 47 37.5 8 34.5 15 20 13.5 20
234383-C2 63 M10 72.5 19 43 47 37.5 8 34.5 15 40 13.5 20
234385-C2 63 M10 72.5 19 43 47 37.5 8 34.5 15 50 13.5 20
234387-C2 63 M10 72.5 19 43 47 37.5 8 34.5 15 60 13.5 20
234498-C2 78 M8 89.5 23 54 58 47 12 44 19 20 16 24
234501-C2 78 M8 89.5 23 54 58 47 12 44 19 25 16 24
234503-C2 78 M8 89.5 23 54 58 47 12 44 19 30 16 24
234506-C2 78 M8 89.5 23 54 58 47 12 44 19 40 16 24
234507-C2 78 M8 89.5 23 54 58 47 12 44 19 45 16 24
234509-C2 78 M8 89.5 23 54 58 47 12 44 19 50 16 24
234511-C2 78 M8 89.5 23 54 58 47 12 44 19 55 16 24
234513-C2 78 M8 89.5 23 54 58 47 12 44 19 60 16 24
234515-C2 78 M8 89.5 23 54 58 47 12 44 19 70 16 24
234516-C2 78 M10 89.5 23 54 58 47 12 44 19 20 16 24
234521-C2 78 M10 89.5 23 54 58 47 12 44 19 25 16 24
234526-C2 78 M10 89.5 23 54 58 47 12 44 19 30 16 24
234531-C2 78 M10 89.5 23 54 58 47 12 44 19 35 16 24
234536-C2 78 M10 89.5 23 54 58 47 12 44 19 40 16 24
234541-C2 78 M10 89.5 23 54 58 47 12 44 19 50 16 24
234546-C2 78 M10 89.5 23 54 58 47 12 44 19 60 16 24
234551-C2 78 M10 89.5 23 54 58 47 12 44 19 70 16 24

抗应力：
可调节手柄通常用于重复紧固的场合，有些场合的使用频率很高。因此手柄单元以及用于将手柄夹紧力传递到带螺纹的操作件（插件或螺栓）的齿圈抗应力（即抵抗频繁的紧固操作）非常重要。特别是将夹紧力从柄身传递到螺纹元件（毂或螺杆）的齿状元件的抗应力。 特殊的玻璃纤维加固高科技聚合体，使可调节手柄能够确保的抗应力值，远高于正常工况下要求保证的抗应力值。
应用说明：
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。 松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
