SKU DIN 98-ST-16-D

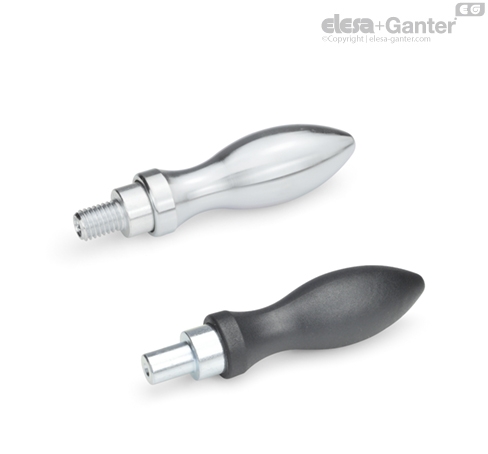

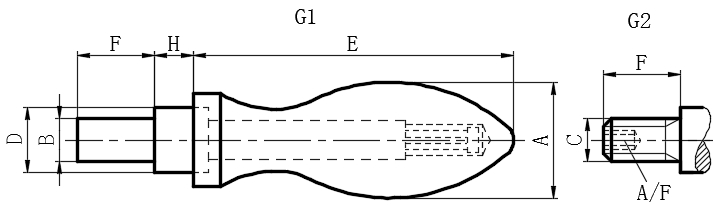

A(手柄直径) 16
B(h8) 7
C
D(h13) 10
E(≈) 49
F 11
H 5.5
(A/F) 3
G类型 G1
材料 钢制
选择规格尺寸
  • G1/16/钢制
  • G1/16/铝制
  • G1/16/塑料
  • G1/20/钢制
  • G1/20/铝制
  • G1/20/塑料
  • G1/25/钢制
  • G1/25/铝制
  • G1/25/塑料
  • G1/32/钢制
  • G1/32/铝制
  • G1/32/塑料
  • G1/36/钢制
  • G1/36/铝制
  • G1/36/塑料
  • G2/16/钢制
  • G2/16/铝制
  • G2/16/塑料
  • G2/20/钢制
  • G2/20/铝制
  • G2/20/塑料
  • G2/25/钢制
  • G2/25/铝制
  • G2/25/塑料
  • G2/32/钢制
  • G2/32/铝制
  • G2/32/塑料
  • G2/36/钢制
  • G2/36/铝制
  • G2/36/塑料

带表示有独立模型

询价|咨询
G1/16/钢制
下载该CAD模型
SKU
A
(手柄直径) 		B
(h8) 		C
D
(h13) 		E
(≈) 		F
H

(A/F) 		G类型
材料
DIN 98-ST-16-D 16 7 - 10 49 11 5.5 3 G1 钢制
DIN 98-AL-16-D 16 7 - 10 49 11 5.5 3 G1 铝制
DIN 98-KT-16-D 16 7 - 10 49 11 5.5 3 G1 塑料
DIN 98-ST-20-D 20 8 - 13 61 13 6 4 G1 钢制
DIN 98-AL-20-D 20 8 - 13 61 13 6 4 G1 铝制
DIN 98-KT-20-D 20 8 - 13 61 13 6 4 G1 塑料
DIN 98-ST-25-D 25 10 - 16 75 14 8 5 G1 钢制
DIN 98-AL-25-D 25 10 - 16 75 14 8 5 G1 铝制
DIN 98-KT-25-D 25 10 - 16 75 14 8 5 G1 塑料
DIN 98-ST-32-D 32 13 - 20 95 21 10.5 6 G1 钢制
DIN 98-AL-32-D 32 13 - 20 95 21 10.5 6 G1 铝制
DIN 98-KT-32-D 32 13 - 20 95 21 10.5 6 G1 塑料
DIN 98-ST-36-D 36 16 - 22 106 26 11 8 G1 钢制
DIN 98-AL-36-D 36 16 - 22 106 26 11 8 G1 铝制
DIN 98-KT-36-D 36 16 - 22 106 26 11 8 G1 塑料
DIN 98-ST-16-E 16 - M6 10 49 11 5.5 3 G2 钢制
DIN 98-AL-16-E 16 - M6 10 49 11 5.5 3 G2 铝制
DIN 98-KT-16-E 16 - M6 10 49 11 5.5 3 G2 塑料
DIN 98-ST-20-E 20 - M8 13 61 13 6 4 G2 钢制
DIN 98-AL-20-E 20 - M8 13 61 13 6 4 G2 铝制
DIN 98-KT-20-E 20 - M8 13 61 13 6 4 G2 塑料
DIN 98-ST-25-E 25 - M10 16 75 14 8 5 G2 钢制
DIN 98-AL-25-E 25 - M10 16 75 14 8 5 G2 铝制
DIN 98-KT-25-E 25 - M10 16 75 14 8 5 G2 塑料
DIN 98-ST-32-E 32 - M12 20 95 21 10.5 6 G2 钢制
DIN 98-AL-32-E 32 - M12 20 95 21 10.5 6 G2 铝制
DIN 98-KT-32-E 32 - M12 20 95 21 10.5 6 G2 塑料
DIN 98-ST-36-E 36 - M16 22 106 26 11 8 G2 钢制
DIN 98-AL-36-E 36 - M16 22 106 26 11 8 G2 铝制
DIN 98-KT-36-E 36 - M16 22 106 26 11 8 G2 塑料
产品文件
ISO-基本公差P1 下载 塑料特性P2 下载
