SKU GN 822-4-C-ST
A(销头直径) 4
B M8X0.75
C 21
D 15
E 26.5
F(销长) 5
H 5
I 3.5
J(J/K) 10
K
L
M
弹簧负载起始位置 4.5
弹簧负载终止位置 12
G类型 G1
选择规格尺寸
  • G1/4/5
  • G1/5/5
  • G1/6/7
  • G1/7/7
  • G2/4/5
  • G2/5/5
  • G2/6/7
  • G2/7/7
  • G3/4/5
  • G3/4/10
  • G3/5/6
  • G3/5/12
  • G3/6/6
  • G3/6/12
  • G3/8/10
  • G3/8/20
  • G3/10/10
  • G3/10/20

带表示有独立模型

询价|咨询

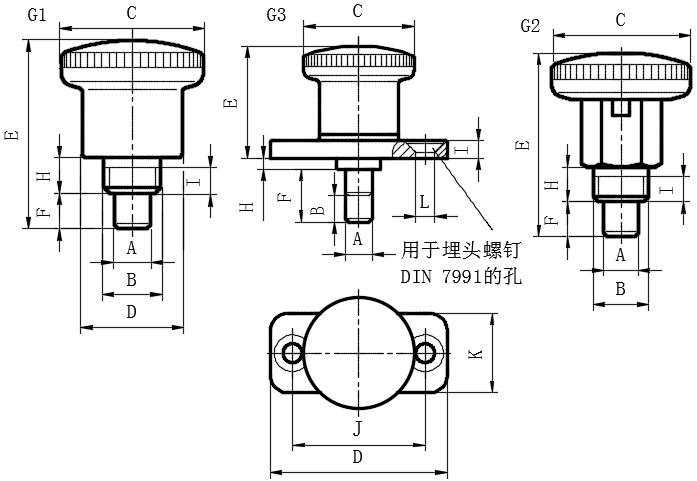

SKU
A
(销头直径) 		B
C
D
E
F
(销长) 		H
I
J
(J/K) 		K
L
M
弹簧负载起始位置
弹簧负载终止位置
G类型

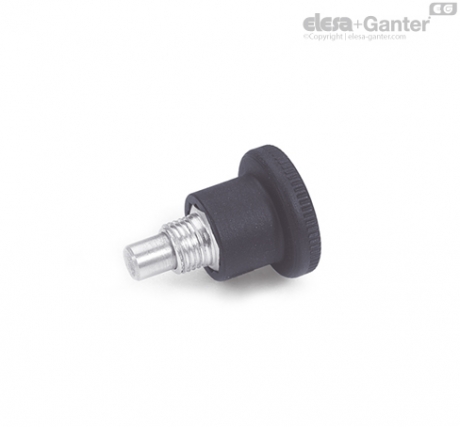

GN 822-4-C-ST 4 M8X0.75 21 15 26.5 5 5 3.5 10 - - - 4.5 12 G1
GN 822-5-C-ST 5 M8X0.75 21 15 26.5 5 5 3.5 10 - - - 4.5 12 G1
GN 822-6-C-ST 6 M10X1 25 18 34 7 7 4.5 12 - - - 5 18 G1
GN 822-7-C-ST 7 M10X1 25 18 34 7 7 4.5 12 - - - 5 18 G1

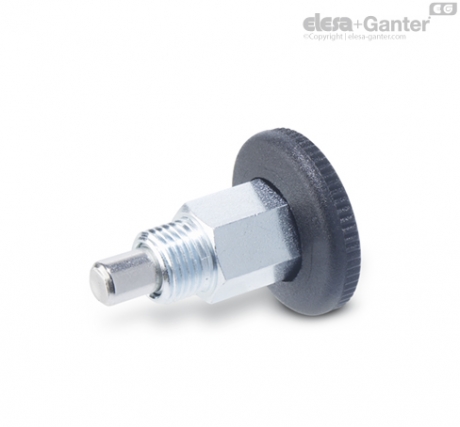

GN 822.1-4-C-ST 4 M8X0.75 21 - 26.5 5 5 3.5 10 - - - 4.5 12 G2
GN 822.1-5-C-ST 5 M8X0.75 21 - 26.5 5 5 3.5 10 - - - 4.5 12 G2
GN 822.1-6-C-ST 6 M10X1 25 - 34 7 7 4.5 12 - - - 5 18 G2
GN 822.1-7-C-ST 7 M10X1 25 - 34 7 7 4.5 12 - - - 5 18 G2

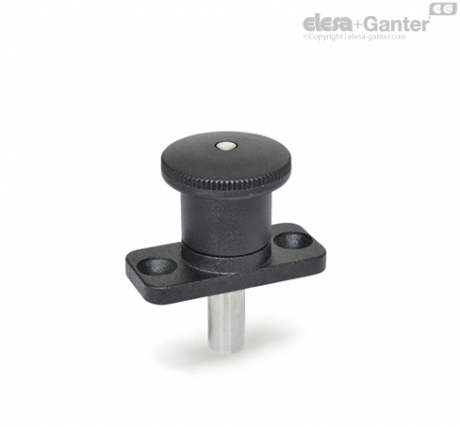

GN 822.8-4-5-C 4 5 21 35 20.5 5 2 4 25 15 4.3 8 4 12 G3
GN 822.8-4-10-C 4 5 21 35 20.5 10 2 4 25 15 4.3 8 4 21 G3
GN 822.8-5-6-C 5 6 25 40 25.5 6 2.5 4 30 18 4.3 10 6 16 G3
GN 822.8-5-12-C 5 6 25 40 25.5 12 2.5 4 30 18 4.3 10 6 16 G3
GN 822.8-6-6-C 6 6 25 40 25.5 6 2.5 4 30 18 4.3 10 6 16 G3
GN 822.8-6-12-C 6 6 25 40 25.5 12 2.5 4 30 18 4.3 10 6 16 G3
GN 822.8-8-10-C 8 10 33 50 35 10 2.5 5 38 23 5.3 14 11 35 G3
GN 822.8-8-20-C 8 10 33 50 35 20 2.5 5 38 23 5.3 14 11 35 G3
GN 822.8-10-10-C 10 10 33 50 35 10 2.5 5 38 23 5.3 14 11 35 G3
GN 822.8-10-20-C 10 10 33 50 35 20 2.5 5 38 23 5.3 14 11 35 G3

技术信息：
G1/G2/G3 塑料特性(参见P2)
额定负载信息(参见P3)
不锈钢特性(参见P4)
G3 ISO-基本公差(参见P1)
G1/G2 配合公差A=销0/-0.06，孔+0.05/+0.1
G3 配合公差A=销h9，孔+0.03/+0.08

产品文件
ISO-基本公差P1 下载 塑料特性P2 下载 额定负载信息P3 下载 不锈钢特性P4 下载
