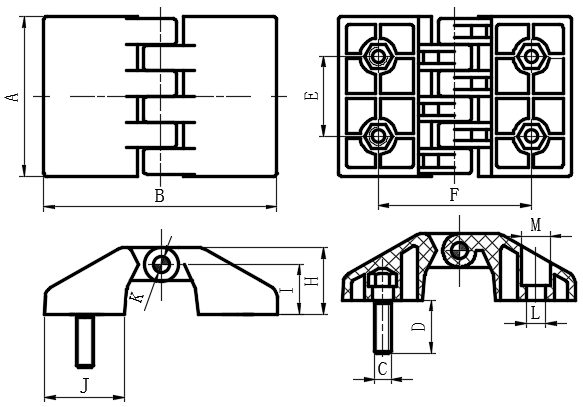

SKU 423161
A(长度) 30.5
B(宽度) 45.5
C M3
D 13.0
E 15.0
F 30.0
H 12.5
I 9.5
J 15.0
K 2.5
L 3.5
M 6.0
N(安装螺钉的推荐拧紧扭矩Nm) 1.0
O(安装螺钉的推荐拧紧扭矩Nm) 0.5
选择规格尺寸
  • 30.5
  • 40.5
  • 48.5
  • 66.0

带表示有独立模型

询价|咨询
SKU
A
(长度) 		B
(宽度) 		C
D
E
F
H
I
J
K
L
M
N
(安装螺钉的推荐拧紧扭矩Nm) 		O
(安装螺钉的推荐拧紧扭矩Nm)
423161 30.5 45.5 M3 13.0 15.0 30.0 12.5 9.5 15.0 2.5 3.5 6.0 1.0 0.5
423261 40.5 59.0 M4 18.0 20.0 40.4 16.5 12.5 20.0 4.0 4.5 7.5 2.0 1.0
423361 48.5 70.0 M5 17.0 24.0 46.0 20.0 15.0 24.0 5.0 5.5 9.0 5.0 2.0
423461 66.0 97.0 M6 16.0 33.0 63.7 27.5 21.0 33.0 6.0 6.5 10.5 5.0 5.0
产品文件
塑料铰链正确应用指南P19 下载
