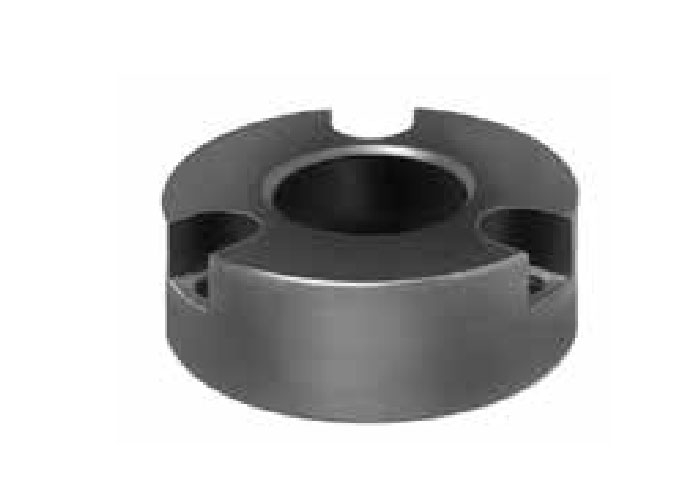

正装型SKU 49556SS
球锁轴直径 13
实际外径 -0.01 -0.02 35

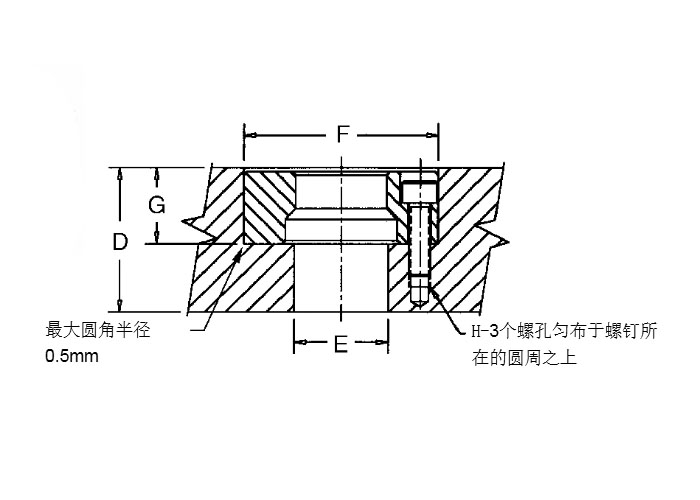

间隙孔直径E 13.5
沉孔 +0.010 -0.003 F 35
深度 +0.025 -0.025 G 11.91
丝攻 尺寸& 深度1 H M4x0.7 x 7
螺孔排列直径(3孔匀布) 25
最小基础板厚度D 20
材料 不锈钢
选择规格尺寸
  • 13
  • 16
  • 20
  • 25
  • 30
  • 35
  • 50
正装型SKU
球锁轴直径
实际外径 -0.01 -0.02
间隙孔直径E
沉孔 +0.010 -0.003 F
深度 +0.025 -0.025 G
丝攻 尺寸& 深度1 H
螺孔排列直径(3孔匀布)
最小基础板厚度D
材料
49556SS 13 35 13.5 35 11.91 M4x0.7 x 7 25 20 不锈钢
49557SS 16 37 21 37 11.91 M4x0.7 x 7 29 20 不锈钢
49551SS 20 45 21 45 16.21 M5x0.8 x 9 35 25 不锈钢
49552SS 25 25 25.5 25 20.32 M6x1.0 x 10 42 30 不锈钢
49553SS 30 60 30.5 60 22.15 M6x1.0 x 11 48 35 不锈钢
49554SS 35 70 40 70 22.99 M8x1.25 x 17 50 40 不锈钢
49555SS 50 92 55 92 31.5 M10x1.5 x 18 70 50 不锈钢
联系供应商

邮箱

info@jergensinc.com

地址

美国

美国杰根斯公司成立于1942年,位于美国俄亥俄州的克里夫兰,生产和销售种类齐全的工装夹具标准件、液压部件、夹具部件、起重吊环、装配工具,等等。其中很具创造性的产品是球锁快速安装系统。利用该系统,成套夹具的换装时间可从原来的2到3个小时缩短到1分钟,并且回复精度能达到惊人的±0.0005英寸,大提高机床的利用效率,工人无须训练即可操作。其他典型产品有:螺纹护套、肘节夹钳、定位装置、弹簧柱塞、手轮、旋钮等超过10000种规格的标准件,英制公制兼备,质量可靠。 随着中国产业升级的步伐进一步加快,中国制造业正向着高质量高精度的方向快速发展, 对高品质高性能生产工具的需求也日益增加. 为了向广大的中国用户提供更快速,更直接和更低成本的服务,美国杰根斯公司于2006年正式在中国上海成立分全资子公司,对客户需求较大的产品建立库存,并对中国客户进行直接的技术支持.杰根斯上海将主要为中国用户提供种类齐全的工装夹具和先进装配工具. 杰根斯不仅仅向中国用户销售高标准的标准件, 更是向中国用户提供杰根斯65年以来所积累的机械加工技先进术. 杰根斯所制造的每一个工具部件及每一项技术无不体现杰根斯对高标准的制造品质的追求. 为方便中国客户,我们翻译并印制了齐全的中文产品目录册.用户可直接来电索要,或联系我公司在中国北京和上海的经销商.
