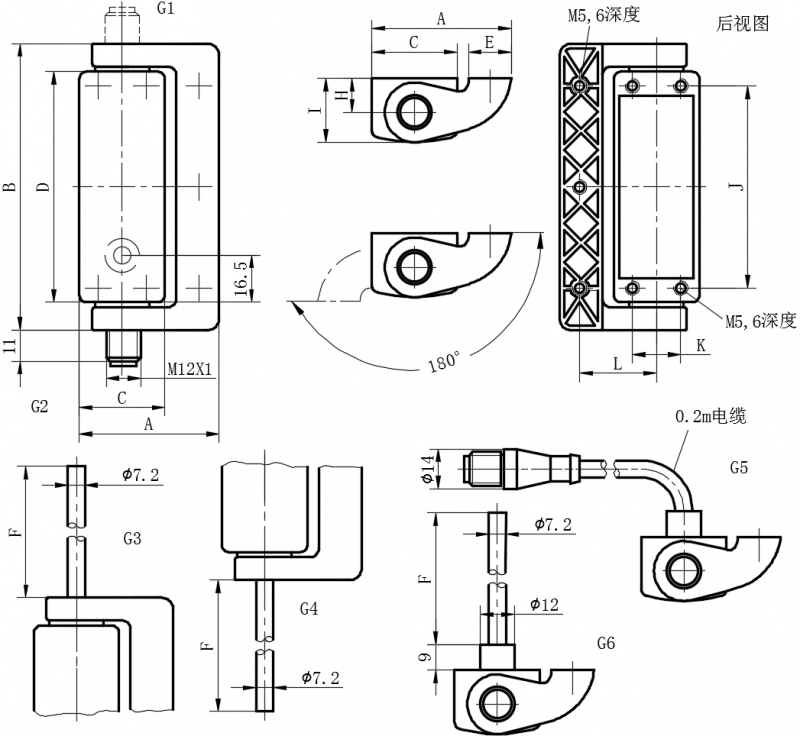

SKU GN 139.1-49-101-A
A(宽度) 49.0
B 101.0
C 30.0
D 81.0
E 15.0
F
H 12.0
I 22.5
J 71.0
K 17.0
G类型 G1
选择规格尺寸
  • G1/49.0/
  • G3/49.0/2.0
  • G3/49.0/5.0
  • G2/49.0/
  • G4/49.0/2.0
  • G4/49.0/5.0
  • G5/49.0/
  • G6/49.0/2.0
  • G6/49.0/5.0
  • G1/79.0/
  • G3/79.0/2.0
  • G3/79.0/5.0
  • G2/79.0/
  • G4/79.0/2.0
  • G4/79.0/5.0
  • G5/79.0/
  • G6/79.0/2.0
  • G6/79.0/5.0

带表示有独立模型

询价|咨询
SKU
A
(宽度) 		B
C
D
E
F
H
I
J
K
G类型
GN 139.1-49-101-A 49.0 101.0 30.0 81.0 15.0 - 12.0 22.5 71.0 17.0 G1
GN 139.1-49-101-AK-2 49.0 101.0 30.0 81.0 15.0 2.0 12.0 22.5 71.0 17.0 G3
GN 139.1-49-101-AK-5 49.0 101.0 30.0 81.0 15.0 5.0 12.0 22.5 71.0 17.0 G3
GN 139.1-49-101-B 49.0 101.0 30.0 81.0 15.0 - 12.0 22.5 71.0 17.0 G2
GN 139.1-49-101-BK-2 49.0 101.0 30.0 81.0 15.0 2.0 12.0 22.5 71.0 17.0 G4
GN 139.1-49-101-BK-5 49.0 101.0 30.0 81.0 15.0 5.0 12.0 22.5 71.0 17.0 G4
GN 139.1-49-101-C 49.0 101.0 30.0 81.0 15.0 - 12.0 22.5 71.0 17.0 G5
GN 139.1-49-101-CK-2 49.0 101.0 30.0 81.0 15.0 2.0 12.0 22.5 71.0 17.0 G6
GN 139.1-49-101-CK-5 49.0 101.0 30.0 81.0 15.0 5.0 12.0 22.5 71.0 17.0 G6
GN 139.1-79-101-A 79.0 101.0 30.0 81.0 30.0 - 12.0 22.5 71.0 17.0 G1
GN 139.1-79-101-AK-2 79.0 101.0 30.0 81.0 30.0 2.0 12.0 22.5 71.0 17.0 G3
GN 139.1-79-101-AK-5 79.0 101.0 30.0 81.0 30.0 5.0 12.0 22.5 71.0 17.0 G3
GN 139.1-79-101-B 79.0 101.0 30.0 81.0 30.0 - 12.0 22.5 71.0 17.0 G2
GN 139.1-79-101-BK-2 79.0 101.0 30.0 81.0 30.0 2.0 12.0 22.5 71.0 17.0 G4
GN 139.1-79-101-BK-5 79.0 101.0 30.0 81.0 30.0 5.0 12.0 22.5 71.0 17.0 G4
GN 139.1-79-101-C 79.0 101.0 30.0 81.0 30.0 - 12.0 22.5 71.0 17.0 G5
GN 139.1-79-101-CK-2 79.0 101.0 30.0 81.0 30.0 2.0 12.0 22.5 71.0 17.0 G6
GN 139.1-79-101-CK-5 79.0 101.0 30.0 81.0 30.0 5.0 12.0 22.5 71.0 17.0 G6
技术信息：
铰链额定负载信息P20



可按需提供：

操作角度为0°的铰链

带其它类型触点的铰链

附件：

带耦合连接器的电缆

8极，5或10米长：

带耦合连接器的电缆 EV286-03000066

带耦合连接器的电缆 EV286-03000069

安装板01型(EV286-03000075)

安装板02型(EV286-03000076)用于角度安装

产品文件
铰链额定负载信息P20 下载
