SKU 426601
A(长度) 110.0
B 60.0
C 91±0.2
D 42±0.2
E 25.0
F 15.0
H 12.0
I 6.5
J 12.0
K(安装螺钉的推荐拧紧扭矩Nm) 5.0
L(标准型号的接触块) 2个常开触点+2个常闭触点
M

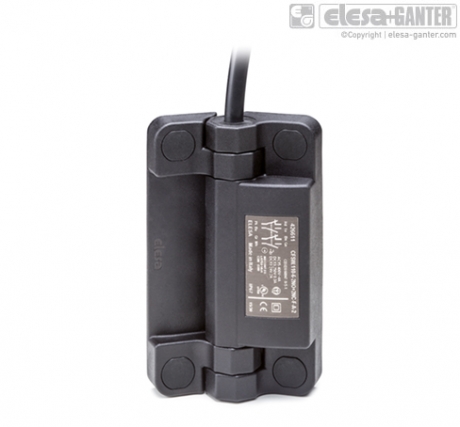

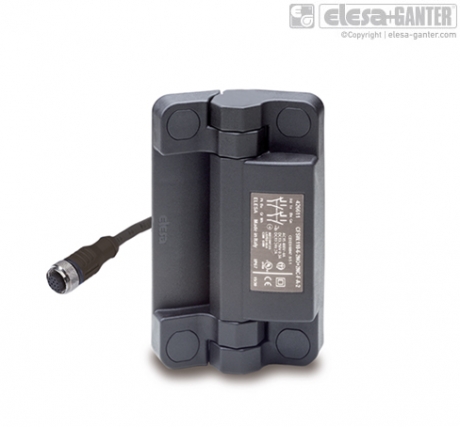

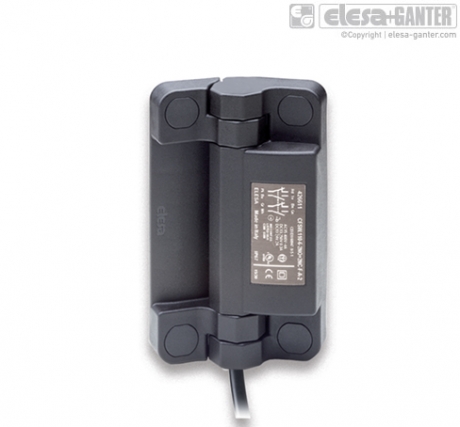

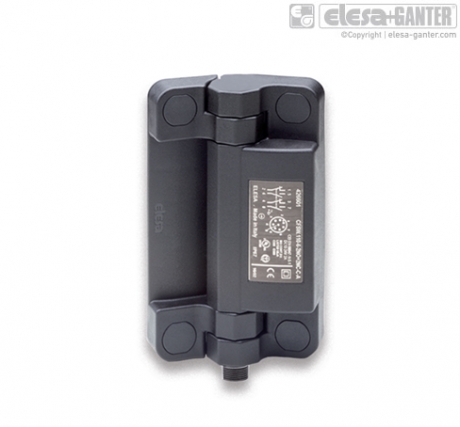

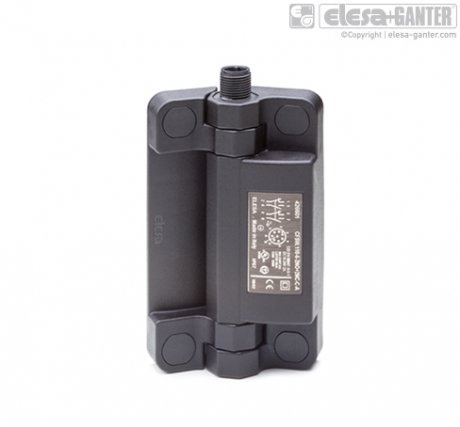

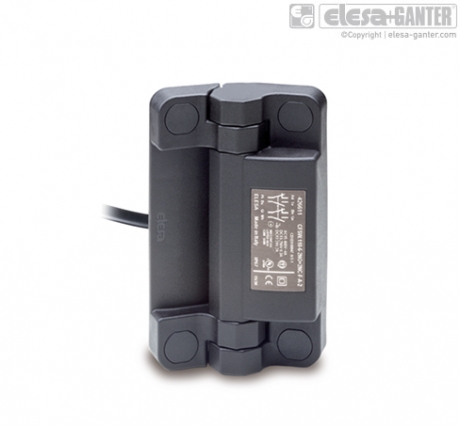

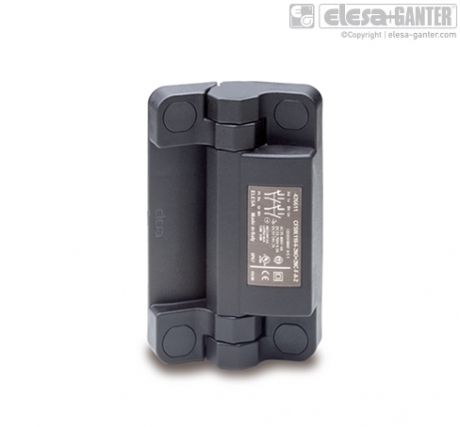

G类型 G1
选择规格尺寸
  • G1/2个常开触点+2个常闭触点/
  • G2/2个常开触点+2个常闭触点/
  • G3/2个常开触点+2个常闭触点/
  • G4/2个常开触点+2个常闭触点/电缆长度2.5米
  • G5/2个常开触点+2个常闭触点/电缆长度2.5米
  • G6/2个常开触点+2个常闭触点/电缆长度2.5米
  • G4/2个常开触点+2个常闭触点/电缆长度5米
  • G5/2个常开触点+2个常闭触点/电缆长度5米
  • G6/2个常开触点+2个常闭触点/电缆长度5米
  • G7/2个常开触点+2个常闭触点/
  • G1/1个常开触点+3个常闭触点/
  • G2/1个常开触点+3个常闭触点/
  • G3/1个常开触点+3个常闭触点/
  • G4/1个常开触点+3个常闭触点/电缆长度2.5米
  • G5/1个常开触点+3个常闭触点/电缆长度2.5米
  • G6/1个常开触点+3个常闭触点/电缆长度2.5米
  • G4/1个常开触点+3个常闭触点/电缆长度5米
  • G5/1个常开触点+3个常闭触点/电缆长度5米
  • G6/1个常开触点+3个常闭触点/电缆长度5米
  • G7/1个常开触点+3个常闭触点/

带表示有独立模型

询价|咨询
G1/2个常开触点+2个常闭触点/
下载该CAD模型
SKU
A
(长度) 		B
C
D
E
F
H
I
J
K
(安装螺钉的推荐拧紧扭矩Nm) 		L
(标准型号的接触块) 		M
G类型
426601 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 - G1
426602 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 - G2
426603 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 - G3
426611 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 电缆长度2.5米 G4
426612 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 电缆长度2.5米 G5
426613 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 电缆长度2.5米 G6
426615 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 电缆长度5米 G4
426616 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 电缆长度5米 G5
426617 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 电缆长度5米 G6
426619 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 2个常开触点+2个常闭触点 - G7
426661 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 - G1
426662 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 - G2
426663 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 - G3
426671 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 电缆长度2.5米 G4
426672 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 电缆长度2.5米 G5
426673 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 电缆长度2.5米 G6
426675 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 电缆长度5米 G4
426676 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 电缆长度5米 G5
426677 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 电缆长度5米 G6
426679 110.0 60.0 91±0.2 42±0.2 25.0 15.0 12.0 6.5 12.0 5.0 1个常开触点+3个常闭触点 - G7
可按需提供的配件：
带M12x1连接器的扩展：延长端带8芯M12内螺纹的轴向连接口
安装板03型：用于带T型槽型材的安装板。
按需提供的特殊型号：
铰链旋转角非0°到180°的铰链。旋转角度范围每变化15°，安装系统中的门框/门均需要使用特殊型号铰链。
NC和NO触点组合设置(多达4个NC)。
NO和NC重叠触点。
安装说明：
铰链共有三种不同的安装模式：
使用M6 UNI 5933 ISO 10642埋头螺钉(不随货提供)和安装套件(图3)提供的螺钉罩盖，以免随意接触螺钉。
使用M6 UNI 5931 ISO 4762内六角柱头螺钉(不随货提供)与安装套件(图4)中提供的衬套。
使用M6 UNI 5588 ISO 4032螺母(不随货提供)和安装套件(图5)提供的衬套。该安装模式可以确铰链完全防改装。
将铰链有内置微开关的一侧安装于固定部分(门框)，另一侧装在门上。
在安装墙的孔径与安装螺钉直径之间保留最小间隙(最大0.5mm)。建议拧紧力矩不超过5Nm。
切勿将铰链用于最大程度开门或关门的机械止动装置。建议使用外部机械止动装置，以防止门完全打开而损坏门框上的铰链本体(图1)或超出两个内部连接面在同一平面的角度(图2)。
带安全开关铰链02型至少要与一个互补铰链一起安装。在安装于水平开启门或限重门的情况下，才可仅安装一个铰链。
务必保护连接电缆免受机械损伤。
触点和电缆：
内置多重安全开关的铰链带有4个触点，可在制造时设为常闭NC或常开NO模式。
强制分断NC触点主要用于安全应用。使用多个NC开关降低了单换流错误的风险。
NO触点与NC触点相互电气隔离，可同时使用，从而提供了多元化的安全保障。
带M12x1连接器的电缆的电路图如下。
旋转角度(近似值)：
最大180°(0°与+180°之间，0°时，两个互相连接的表面处于同一平面，如图1所示)。可从此处位置保证操作角度(见工作寿命与开关角度图表)。必须严格验证两相连界面处于同一平面时的条件，因为铰链不能受到任何负角的压力(如图2所示)。



内置安全开关的功能与维护：
操作角度(见行程表)设置为5°(我们建议根据 UNI EN ISO 13857标准检测)。
为保证安全保护功能开启，铰链的打开角度要求至少为11°(见行程表)，以获得强制打开触点(强制分断)的力。
操作角度运行之前可在1°范围内调节，以配合大尺寸的门。调节需要用螺丝刀调整相应的安装螺钉(图6)
调节完毕后，必须装配安全塞(不可拆卸)，以确保IP67防护等级(图7)。行程表所示的作用点，随操作角度同步变化(例如：操作角度1°，强制打开操作度7°)。
在一般使用场合，装置的机械寿命结束时，操作角度会多于起始角度3°。
我们建议在开始运行之前检查铰链的功能，运行中也需定期检查。当保护功能开启时，机械设备必须立即停止。在保护功能开启的任何阶段，机械设备一定不能重新运行。
警告：
选择和使用带内置安全开关的铰链时，客户有责任确保在实际工作条件下，相关的应用场合符合强制安全标准。
使用铰链始终需要全面了解和遵守强制安全标准，包括：UNI EN ISO 13849-1, IEC EN 60204-1, EN1088 和 EN ISO 12100。
铰链必须由合格的操作者安装和装配，并定期检测功能是否完好。
带内置安全开关的铰链不可用于温度频繁变化，易导致冷凝的场合，以及存在爆炸或易燃气体的场合，且必须由适合的保险丝保护(见电气特征表)。
铰链的结构严禁改装，背盖不可拆卸：不适宜的安装或对内置安全开关的篡改会导致保护功能失效，造成严重损害。
在操作和存储本品时，所示的环境条件必须予以关注。
