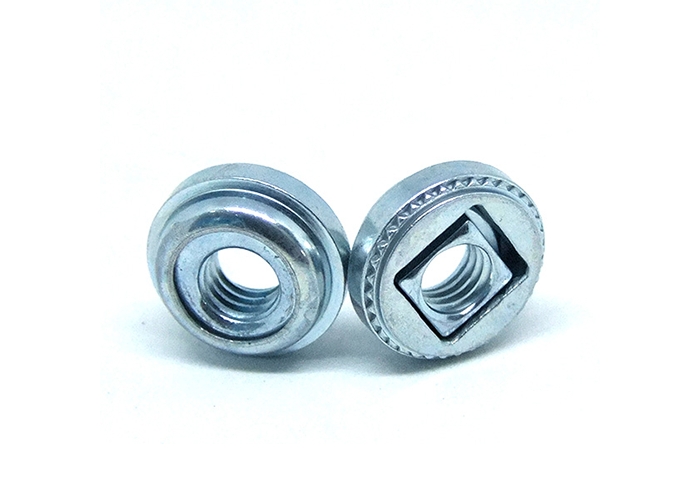

AS系列 浮动式自扣紧紧固件

编号 1
公英制 英制
规格 .112-40
非自锁(材质钢) AS
非自锁(材质300 系列 不锈钢） AC
非自锁(材质400 系列 不锈钢） A4
自锁(材质钢） LAS
自锁(材质300 系列 不锈钢） LAC
自锁(材质400 系列 不锈钢） LA4
螺纹 代码 440
柄端 代码 1
A (柄端) 最大值 0.038
最小 板材厚度 0.038
安装板 开孔 尺寸 0.003 –.000 0.29
安装板 开孔 尺寸 0.08
C 最大值 0.289
C 最大值 0.29
E ±.015 0.36
E ±0.38
T1 最大值 0.13
T2 最大值 0.19
最小 孔边距 0.3
选择规格尺寸
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19

带表示有独立模型

询价|咨询
编号
公英制
规格
非自锁
(材质钢) 		非自锁
(材质300 系列 不锈钢） 		非自锁
(材质400 系列 不锈钢） 		自锁
(材质钢） 		自锁
(材质300 系列 不锈钢） 		自锁
(材质400 系列 不锈钢） 		螺纹 代码
柄端 代码
A
(柄端) 最大值 		最小 板材厚度
安装板 开孔 尺寸 0.003 –.000
安装板 开孔 尺寸 0.08
C 最大值
C 最大值
E ±.015
E ±0.38
T1 最大值
T2 最大值
最小 孔边距
1 英制 .112-40 AS AC A4 LAS LAC LA4 440 1 0.038 0.038 0.29 - 0.289 0.29 0.36 - 0.13 0.19 0.3
2 英制 (#4-40) AS AC A4 LAS LAC LA4 440 2 ① 0.054 0.054 0.29 - 0.289 0.29 0.36 - 0.13 0.19 0.3
3 英制 .138-32 AS AC A4 LAS LAC LA4 632 1 0.038 0.038 0.328 - 0.327 0.335 0.39 - 0.13 0.2 0.32
4 英制 (#6-32) AS AC A4 LAS LAC LA4 632 2 ① 0.054 0.054 0.328 - 0.327 0.335 0.39 - 0.13 0.2 0.32
5 英制 .164-32 AS AC A4 LAS LAC LA4 832 1 0.038 0.038 0.368 - 0.367 0.365 0.44 - 0.13 0.21 0.34
6 英制 (#8-32) AS AC A4 LAS LAC LA4 832 2 ① 0.054 0.054 0.368 - 0.367 0.365 0.44 - 0.13 0.21 0.34
7 英制 .190-24 AS AC A4 LAS LAC LA4 24 1 0.038 0.038 0.406 - 0.405 0.405 0.47 - 0.17 0.27 0.36
8 英制 (#10-24) AS AC A4 LAS LAC LA4 24 2 ① 0.054 0.054 0.406 - 0.405 0.405 0.47 - 0.17 0.27 0.36
9 英制 .190-32 AS AC A4 LAS LAC LA4 32 1 0.038 0.038 0.406 - 0.405 0.405 0.47 - 0.17 0.27 0.36
10 英制 (#10-32) AS AC A4 LAS LAC LA4 32 2 ① 0.054 0.054 0.406 - 0.405 0.405 0.47 - 0.17 0.27 0.36
11 英制 .250-20 (1/4-20) AS AC – LAS LAC – 420 2 0.054 0.054 0.515 - 0.514 0.51 0.6 - 0.21 0.31 0.42
12 英制 .250-28 (1/4-28) AS AC – LAS LAC – 428 2 0.054 0.054 0.515 - 0.514 0.51 0.6 - 0.21 0.31 0.42
13 公制 M3 x 0.5 AS AC A4 LAS LAC LA4 M3 1 0.97 0.97 - 7.37 7.35 7.37 - 9.14 3.31 4.83 7.62
14 公制 M3 x 0.5 AS AC A4 LAS LAC LA4 M3 2 ① 1.38 1.38 - 7.37 7.35 7.37 - 9.14 3.31 4.83 7.62
15 公制 M4 x 0.7 AS AC A4 LAS LAC LA4 M4 1 0.97 0.97 - 9.35 9.33 9.28 - 11.18 3.31 5.34 8.64
16 公制 M4 x 0.7 AS AC A4 LAS LAC LA4 M4 2 ① 1.38 1.38 - 9.35 9.33 9.28 - 11.18 3.31 5.34 8.64
17 公制 M5 x 0.8 AS AC A4 LAS LAC LA4 M5 1 0.97 0.97 - 10.31 10.29 10.29 - 11.94 4.32 6.86 9.14
18 公制 M5 x 0.8 AS AC A4 LAS LAC LA4 M5 2 ① 1.38 1.38 - 10.31 10.29 10.29 - 11.94 4.32 6.86 9.14
19 公制 M6 x 1 AS AC – LAS LAC – M6 2 1.38 1.38 - 13.08 13.06 12.96 - 15.24 5.34 7.88 10.67
（1）该柄端代码不适用于A4和LA4螺母。
