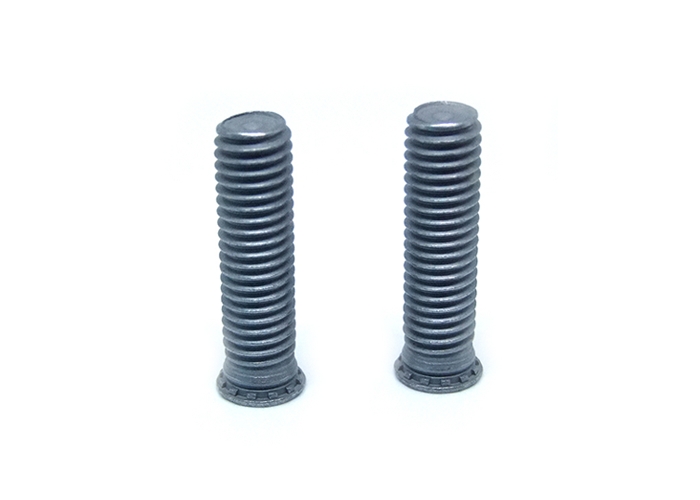

FH系列 平头螺钉

编号 1
公英制 英制
规格 .086-56
类型 FH
类型 FHS
类型 —
螺纹 代码 256
①长度代码 0.25 4
长度代码0.312 5
长度代码0.375 6
长度代码0.5 8
长度代码0.625 10
长度代码0.75 12
长度代码0.875 —
长度代码1 —
长度代码1.25 —
长度代码1.5 —
最小 板材厚度 0.04
③安装板开孔尺寸 0.085
附件最大孔 0.105
④H±.015 0.144
②S最大值 0.075
最小 孔边距 0.187
选择规格尺寸
  • 英制/.086-56
  • 英制/.112-40
  • 英制/.138-32
  • 英制/.164-32
  • 英制/.190-24
  • 英制/.190-32
  • 英制/.250-20
  • 英制/.313-18
  • 公制/M2.5 x 0.45
  • 公制/M3 x 0.5
  • 公制/M3.5 x 0.6
  • 公制/M4 x 0.7
  • 公制/M5 x 0.8
  • 公制/M6 x 1
  • 公制/M8 x 1.25

带表示有独立模型

询价|咨询
英制/.086-56
下载该CAD模型
编号
公英制
规格
类型
类型
类型
螺纹 代码
①长度代码 0.25
长度代码0.312
长度代码0.375
长度代码0.5
长度代码0.625
长度代码0.75
长度代码0.875
长度代码1
长度代码1.25
长度代码1.5
最小 板材厚度
③安装板开孔尺寸
附件最大孔
④H±.015
②S最大值
最小 孔边距
1 英制 .086-56 FH FHS — 256 4 5 6 8 10 12 — — — — 0.04 0.085 0.105 0.144 0.075 0.187
2 英制 .112-40 FH FHS FHA 440 4 5 6 8 10 12 14 16 20 — 0.04 0.111 0.135 0.176 0.085 0.219
3 英制 .138-32 FH FHS FHA 632 4 5 6 8 10 12 14 16 20 24 0.04 0.137 0.16 0.206 0.09 0.25
4 英制 .164-32 FH FHS FHA 832 4 5 6 8 10 12 14 16 20 24 0.04 0.163 0.185 0.237 0.09 0.281
5 英制 .190-24 FH FHS FHA 024 — 5 6 8 10 12 14 16 20 24 0.04 0.189 0.21 0.256 0.1 0.281
6 英制 .190-32 FH FHS FHA 032 — 5 6 8 10 12 14 16 20 24 0.04 0.189 0.21 0.256 0.1 0.281
7 英制 .250-20 FH FHS FHA 0420 — — 6 8 10 12 14 16 20 24 0.062 0.249 0.27 0.337 0.135 0.312
8 英制 .313-18 FH FHS — 0518 — — — 8 10 12 14 16 20 24 0.093 0.311 0.333 0.376 0.16 0.375
9 公制 M2.5 x 0.45 FH FHS FHA M2.5 6 8 10 12 15 18 — — — — 1 2.5 3.1 4.1 1.95 5.4
10 公制 M3 x 0.5 FH FHS FHA M3 6 8 10 12 15 18 20 25 — — 1 3 3.6 4.6 2.1 5.6
11 公制 M3.5 x 0.6 FH FHS FHA M3.5 6 8 10 12 15 18 20 25 30 — 1 3.5 4.1 5.3 2.25 6.4
12 公制 M4 x 0.7 FH FHS FHA M4 6 8 10 12 15 18 20 25 30 35 1 4 4.6 5.9 2.4 7.2
13 公制 M5 x 0.8 FH FHS FHA M5 — 8 10 12 15 18 20 25 30 35 1 5 5.6 6.5 2.7 7.2
14 公制 M6 x 1 FH FHS FHA M6 — — 10 12 15 18 20 25 30 35 1.6 6 6.6 8.2 3 7.9
15 公制 M8 x 1.25 FH FHS — M8 — — — 12 15 18 20 25 30 35 2.4 8 8.6 9.6 3.7 9.6
（1）长度代码英制±.015 单位为英寸，公制±.0.4 单位为厘米
（2）可用螺纹规检验螺纹距S最大尺寸不大于2个牙距，3B/5H级螺母应通过螺纹直至S尺寸边界
（3）安装板开孔尺寸英制+.003–.000 单位为英寸，公制+.008 单位为毫米
（4）H值英制±.0.15 单位为英寸，公制±.0.4 单位为毫米
