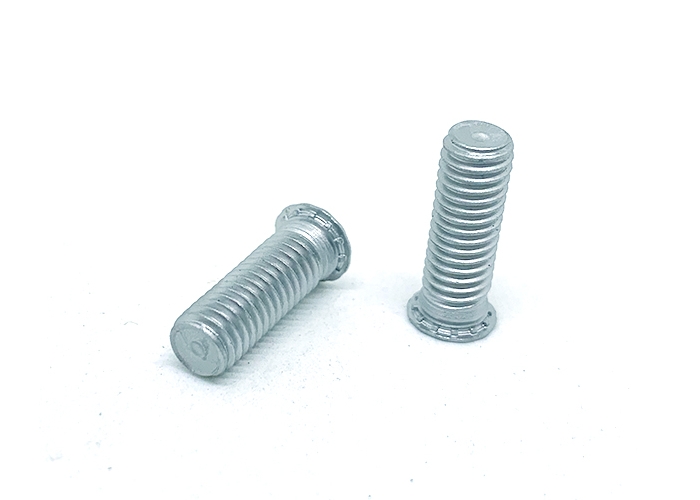

FH4系列 不锈钢板平头螺钉

编号 1
公英制 英制
规格 .112-40
类型 FH4
类型 FHP
螺纹 代码 440
①长度代码0.25 4
长度代码0.312 5
长度代码0.375 6
长度代码0.5 8
长度代码0.625 10
长度代码0.75 12
长度代码0.875 14
长度代码1 16
长度代码1.25 —
长度代码1.5 —
⑤板材厚度 .040-.095
安装板开孔尺寸③ 0.111
附件最大孔 0.131
H④ 0.176
S最大值② 0.085
最小孔边距 0.219
选择规格尺寸
  • 英制/.112-40
  • 英制/.138-32
  • 英制/.164-32
  • 英制/.190-32
  • 英制/.250-20
  • 公制/M3 x 0.5
  • 公制/M4 x 0.7
  • 公制/M5 x 0.8
  • 公制/M6 x 1

带表示有独立模型

询价|咨询
英制/.112-40
下载该CAD模型
编号
公英制
规格
类型
类型
螺纹 代码
①长度代码0.25
长度代码0.312
长度代码0.375
长度代码0.5
长度代码0.625
长度代码0.75
长度代码0.875
长度代码1
长度代码1.25
长度代码1.5
⑤板材厚度
安装板开孔尺寸③
附件最大孔
H④
S最大值②
最小孔边距
1 英制 .112-40 FH4 FHP 440 4 5 6 8 10 12 14 16 — — .040-.095 0.111 0.131 0.176 0.085 0.219
2 英制 .138-32 FH4 FHP 632 4 5 6 8 10 12 14 16 20 24 .040-.095 0.137 0.157 0.206 0.09 0.25
3 英制 .164-32 FH4 FHP 832 4 5 6 8 10 12 14 16 20 24 .040-.095 0.163 0.183 0.237 0.09 0.281
4 英制 .190-32 FH4 FHP 032 — 5 6 8 10 12 14 16 20 24 .040-.095 0.189 0.209 0.256 0.1 0.281
5 英制 .250-20 FH4 — 0420 — — 6 8 10 12 14 16 20 24 .062-.117 0.249 0.269 0.337 0.135 0.312
6 公制 M3 x 0.5 FH4 FHP M3 6 8 10 12 15 18 20 25 — — 1 - 2.4 3 3.3 4.6 2.1 5.6
7 公制 M4 x 0.7 FH4 FHP M4 6 8 10 12 15 18 20 25 30 35 1 - 2.4 4 4.7 5.9 2.4 7.2
8 公制 M5 x 0.8 FH4 FHP M5 — 8 10 12 15 18 20 25 30 35 1 - 2.4 5 5.3 6.5 2.7 7.2
9 公制 M6 x 1 FH4 — M6 — — 10 12 15 18 20 25 30 35 1.6 - 3 6 6.8 8.2 3 7.9
（1）长度代码英制±.015 单位为英寸，公制±.0.4 单位为毫米
（2）可用螺纹规检验螺纹距S最大尺寸不大于2个牙距，3B/5H级螺母应通过螺纹直至S尺寸边界
（3）安装板开孔尺寸英制+.003–.000单位为英寸，公制+0.08单位为毫米
（4）H值英制±.015 单位为英寸，公制±0.4 单位为毫米
（5）对于安装在较厚板上的螺钉，性能可能会降低
