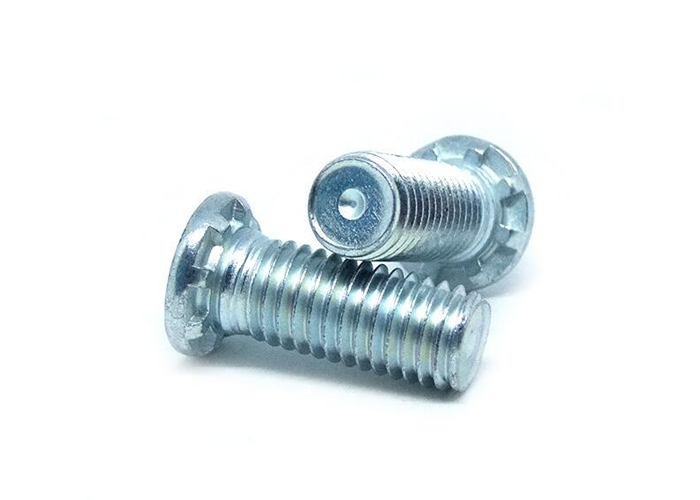

HFH系列 重载螺钉

编号 1
公英制 英制
规格 .190-32
类型 HFH
类型 HFHS
类型 HFHB
螺纹 代码 032
①长度代码0.5 8
长度代码0.75 12
长度代码1 16
长度代码1.25 20
长度代码1.5 24
长度代码1.75 28
长度代码2 32
最小板材厚度 0.05
③安装板开孔尺寸 0.19
④H 0.3
②S最大值 0.105
T最大值 0.04
附件 最大孔 0.252
最小 孔边距 0.415
选择规格尺寸
  • 英制/.190-32
  • 英制/.250-20
  • 英制/.313-18
  • 英制/.375-16
  • 公制/M5 x 0.8
  • 公制/M6 x 1
  • 公制/M8 x 1.25
  • 公制/M10 x 1.5

带表示有独立模型

询价|咨询
英制/.190-32
下载该CAD模型
编号
公英制
规格
类型
类型
类型
螺纹 代码
①长度代码0.5
长度代码0.75
长度代码1
长度代码1.25
长度代码1.5
长度代码1.75
长度代码2
最小板材厚度
③安装板开孔尺寸
④H
②S最大值
T最大值
附件 最大孔
最小 孔边距
1 英制 .190-32 HFH HFHS HFHB 032 8 12 16 20 24 28 32 0.05 0.19 0.3 0.105 0.04 0.252 0.415
2 英制 .250-20 HFH HFHS HFHB 0420 8 12 16 20 24 28 32 0.06 0.25 0.38 0.125 0.05 0.312 0.46
3 英制 .313-18 HFH HFHS HFHB 0518 8 12 16 20 24 28 32 0.075 0.312 0.48 0.14 0.07 0.374 0.5
4 英制 .375-16 HFH HFHS HFHB 0616 — 12 16 20 24 28 32 0.09 0.375 0.58 0.155 0.085 0.437 0.53
5 公制 M5 x 0.8 HFH HFHS HFHB M5 15 20 25 30 35 40 50 1.3 5 7.8 2.7 1.14 6.4 10.7
6 公制 M6 x 1 HFH HFHS HFHB M6 15 20 25 30 35 40 50 1.5 6 9.4 2.8 1.27 7.5 11.5
7 公制 M8 x 1.25 HFH HFHS HFHB M8 15 20 25 30 35 40 50 2 8 12.5 3.5 1.78 9.5 12.7
8 公制 M10 x 1.5 HFH HFHS HFHB M10 15 20 25 30 35 40 50 2.3 10 15.7 4.1 2.29 11.5 13.7
（1）长度代码英制±.015 单位为英寸，公制±.0.4 单位为毫米
（2）可用螺纹规检验螺纹距S最大尺寸不大于2个牙距，3B/5H级螺母应通过螺纹直至S尺寸边界
（3）安装板开孔尺寸英制+.005–.000 单位为英寸，公制+0.13 单位为毫米
（4）H值英制±.01 单位为英寸，公制±0.25 单位为毫米
