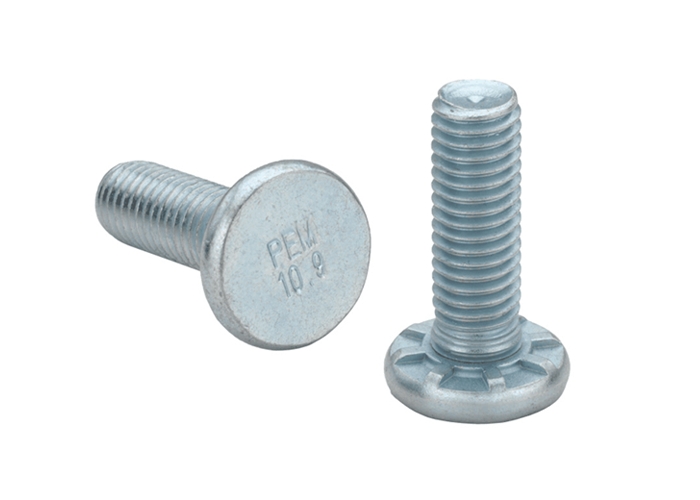

HFG8系列 高抗拉重载螺钉

编号 1
公英制 英制
规格 .190-32
类型 HFG8
螺纹代码 032
①长度代码0.5 8
长度代码0.75 12
长度代码1 16
最小板材厚度 0.04
③安装板开孔尺寸 0.19
④H 0.391
②S最大值 0.105
T最大值 0.077
附件最大孔 0.28
最小孔边距 0.469
选择规格尺寸
  • 英制/.190-32
  • 英制/.250-20
  • 英制/.313-18
  • 公制/M5 x 0.8
  • 公制/M6 x 1
  • 公制/M8 x 1.25

带表示有独立模型

询价|咨询
英制/.190-32
下载该CAD模型
编号
公英制
规格
类型
螺纹代码
①长度代码0.5
长度代码0.75
长度代码1
最小板材厚度
③安装板开孔尺寸
④H
②S最大值
T最大值
附件最大孔
最小孔边距
1 英制 .190-32 HFG8 032 8 12 16 0.04 0.19 0.391 0.105 0.077 0.28 0.469
2 英制 .250-20 HFG8 0420 8 12 16 0.04 0.25 0.507 0.125 0.09 0.34 0.709
3 英制 .313-18 HFG8 0518 — 12 16 0.06 0.312 0.645 0.14 0.126 0.402 0.827
4 公制 M5 x 0.8 HF109 M5 15 20 25 1 5 10.3 2.6 2.06 7.3 11.5
5 公制 M6 x 1 HF109 M6 15 20 25 1 6 12.1 2.7 2.29 8.3 18
6 公制 M8 x 1.25 HF109 M8 — 20 25 1.5 8 16.6 3.4 3.25 10.3 21
（1）长度代码英制±.015 单位为英寸，公制±.0.4 单位为毫米
（2）可用螺纹规检验螺纹距S最大尺寸不大于2个牙距，3B/5H级螺母应通过螺纹直至S尺寸边界
（3）安装板开孔尺寸英制+.005–.000 单位为英寸，公制+0.13 单位为毫米
（4）H值英制±.01 单位为英寸，公制±0.25 单位为毫米
