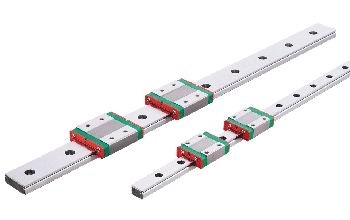

直线导轨MGN系列

型号 MGN5C
H 6
H1 1.5
N 3.5
W 12
B 8
B1 2
C -
L1 9.6
L 16
G -
Gn 0.8
MXl M2X1.5
H2 1
WR 5
HR 3.6
D 3.6
h 0.8
d 2.4
P15 15
E 5
滑轨螺栓尺寸 M2X6
基本动额定负载 0.54
基本静额定负载 0.84
容许静力矩
MR 2
MP 1.3
MY 1.3
选择规格尺寸
  • MGN5C
  • MGN7C
  • MGN7H
  • MGN9C
  • MGN9H
  • MGN12C
  • MGN12H
  • MGN15C
  • MGN15H

带表示有独立模型

询价|咨询

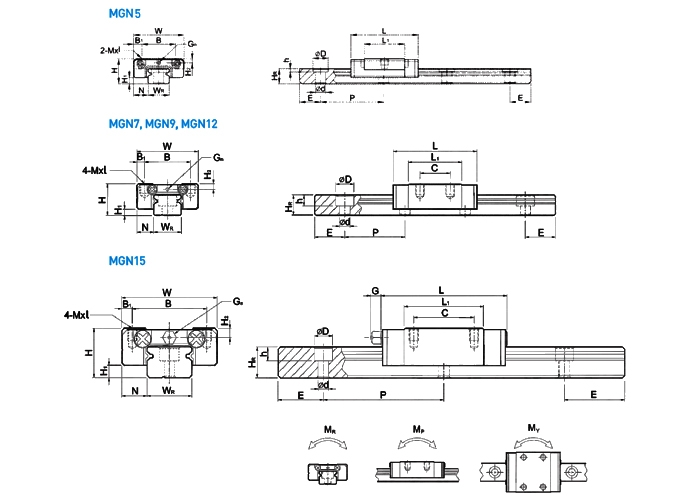

型号
H
H1
N
W
B
B1
C
L1
L
G
Gn
MXl
H2
WR
HR
D
h
d
P15
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
容许静力矩
MR
MP
MY
MGN5C 6 1.5 3.5 12 8 2 - 9.6 16 - 0.8 M2X1.5 1 5 3.6 3.6 0.8 2.4 15 5 M2X6 0.54 0.84 - 2 1.3 1.3
MGN7C 8 1.5 5 17 12 2.5 8 13.5 22.5 - Φ1.2 M2X2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2X6 0.98 1.24 - 4.7 2.84 2.84
MGN7H 8 1.5 5 17 12 2.5 13 21.8 30.8 - Φ1.2 M2X2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2X6 1.37 1.96 - 7.64 4.80 4.80
MGN9C 10 2 5.5 20 15 2.5 10 18.9 28.9 - Φ1.4 M3X3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3X8 1.86 2.55 - 11.76 7.35 7.35
MGN9H 10 2 5.5 20 15 2.5 16 29.9 39.9 - Φ1.4 M3X3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3X8 2.55 4.02 - 19.6 18.62 18.62
MGN12C 13 3 7.5 27 20 3.5 15 21.7 34.7 - Φ2 M3X3.5 2.5 12 8 6 4.5 3.5 25 10 M3X8 2.84 3.92 - 25.48 13.72 13.72
MGN12H 13 3 7.5 27 20 3.5 20 32.4 45.4 - Φ2 M3X3.5 2.5 12 8 6 4.5 3.5 25 10 M3X8 3.72 5.88 - 38.2 36.26 36.26
MGN15C 16 4 8.5 32 25 3.5 20 26.7 42.1 4.5 M3 M3X4 3 15 10 6 4.5 3.5 40 15 M3X10 4.61 5.59 - 45.08 21.56 21.56
MGN15H 16 4 8.5 32 25 3.5 25 43.4 58.5 4.5 M3 M3X4 3 15 10 6 4.5 3.5 40 15 M3*10 6.37 9.11 - 73.5 57.82 57.82
