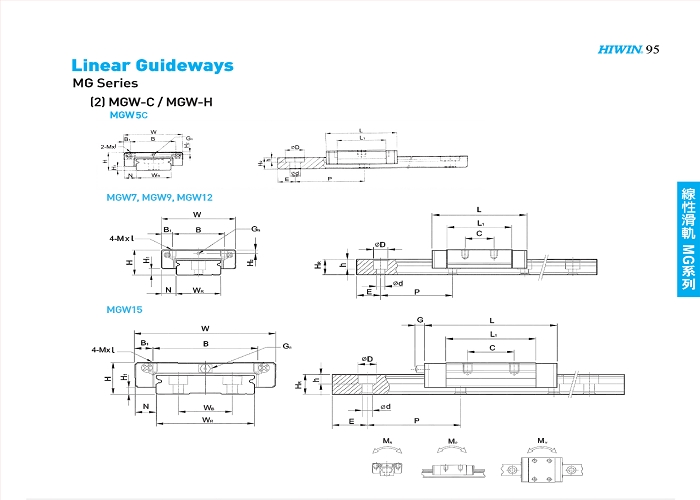

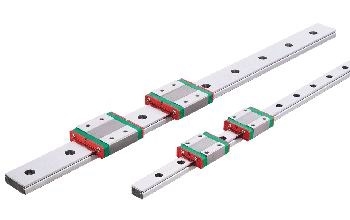

直线导轨MGW系列

型号 MGW5C
H 6.5
H1 1.5
N 3.5
W 17
B 13
B1 2
C -
L1 14.1
L 20.5
G -
Gn Φ0.8
MXl M2.5X1.5
H2 1
WR 10
WB -
HR 4
D 5.5
h 1.6
d 3
P 20
E 5
滑轨螺栓尺寸 M2.5X7
基本动额定负载 0.68
基本静额定负载 1.18
容许静力矩
MR 5.5
MP 2.7
MY 2.7
选择规格尺寸
  • MGW5C
  • MGW7C
  • MGW7H
  • MGW9C
  • MGW9H
  • MGW12C
  • MGW12H
  • MGW15C
  • MGW15H

带表示有独立模型

询价|咨询
型号
H
H1
N
W
B
B1
C
L1
L
G
Gn
MXl
H2
WR
WB
HR
D
h
d
P
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
容许静力矩
MR
MP
MY
MGW5C 6.5 1.5 3.5 17 13 2 - 14.1 20.5 - Φ0.8 M2.5X1.5 1 10 - 4 5.5 1.6 3 20 5 M2.5X7 0.68 1.18 - 5.5 2.7 2.7
MGW7C 9 1.9 5.5 25 19 3 10 21 31.2 - Φ1.2 M3X3 1.85 14 - 5.2 6 3.2 3.5 30 10 M3X6 1.37 2.06 - 15.70 7.14 7.14
MGW7H 9 1.9 5.5 25 19 3 19 30.8 41 - Φ1.2 M3X3 1.85 14 - 5.2 6 3.2 3.5 30 10 M3X6 1.77 3.14 - 23.45 15.53 15.53
MGW9C 12 2.9 6 30 21 4.5 12 27.5 39.3 - Φ1.2 M3X3 2.4 18 - 7 6 4.5 3.5 30 10 M3X8 2.75 4.12 - 40.12 18.96 18.96
MGW9H 12 2.9 6 30 23 3.5 24 38.5 50.7 - Φ1.2 M3X3 2.4 18 - 7 6 4.5 3.5 30 10 M3X8 3.43 5.89 - 54.54 34 34
MGW12C 14 3.4 8 40 28 6 15 31.3 46.1 - Φ1.2 M3X3.6 2.8 24 - 8.5 8 4.5 4.5 40 15 M4X8 3.92 5.59 - 70.34 27.8 27.8
MGW12H 14 3.4 8 40 28 6 28 45.6 60.4 - Φ1.2 M3X3.6 2.8 24 - 8.5 8 4.5 4.5 40 15 M4X8 5.10 8.24 - 102.7 57.37 57.37
MGW15C 16 3.4 9 60 45 7.5 20 38 54.8 5.2 M3 M4X4.2 3.2 42 23 9.5 8 4.5 4.5 40 15 M4X10 6.77 9.22 - 199.34 56.66 56.66
MGW15H 16 3.4 9 60 45 7.5 35 57 73.8 5.2 M3 M4X4.2 3.2 42 23 9.5 8 4.5 4.5 40 15 M4X10 8.93 13.38 - 299.01 122.60 122.60
