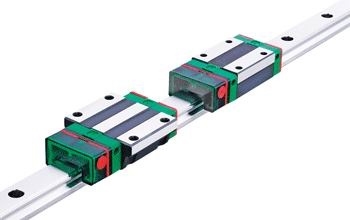

直线导轨EGH系列

型号 EGH15SA
H 24
H1 4.5
N 9.5
W 34
B 26
B1 4
C -
L1 23.1
L 40.1
K1 14.8
K2 3.5
G 5.7
MXl M4X6
T 6
H2 5.5
H3 6
WR 15
HR 12.5
D 6
h 4.5
d 3.5
P 60
E 20
滑轨螺栓尺寸 M3X16
基本动额定负载 5.35
基本静额定负载 9.4
MR 0.08
MP 0.04
MY 0.04
滑块重量（kg） 0.09
滑轨重量（kg） 1.25
选择规格尺寸
  • EGH15SA
  • EGH15CA
  • EGH20SA
  • EGH20CA
  • EGH25SA
  • EGH25CA
  • EGH30SA
  • EGH30CA
  • EGH35SA
  • EGH35CA

带表示有独立模型

询价|咨询

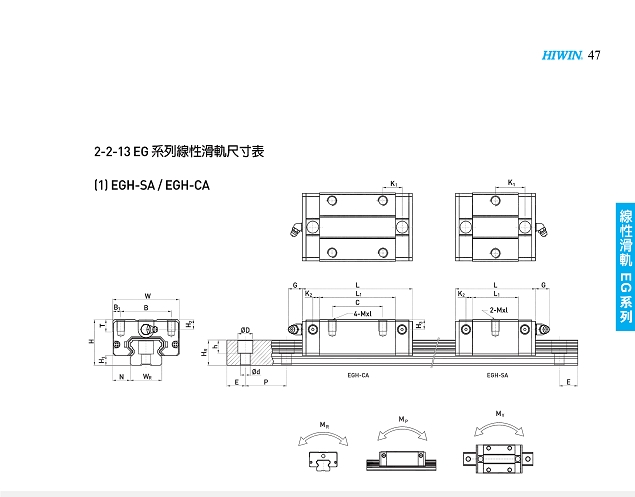

型号
H
H1
N
W
B
B1
C
L1
L
K1
K2
G
MXl
T
H2
H3
WR
HR
D
h
d
P
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
MR
MP
MY
滑块重量（kg）
滑轨重量（kg）
EGH15SA 24 4.5 9.5 34 26 4 - 23.1 40.1 14.8 3.5 5.7 M4X6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3X16 5.35 9.4 0.08 0.04 0.04 0.09 1.25
EGH15CA 24 4.5 9.5 34 26 4 26 39.8 56.8 10.15 3.5 5.7 M4X6 6 6 6 15 12.6 6 4.5 3.5 60 20 M3X16 7.83 16.19 0.13 0.1 0.1 0.15 1.25
EGH20SA 28 6 11 42 32 5 - 29 50 18.75 4.15 12 M5X7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5X16 7.23 12.74 0.13 0.06 0.06 0.15 2.08
EGH20CA 28 6 11 42 32 5 32 48.1 69.1 12.3 4.15 12 M5X7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5X16 10.31 21.13 0.22 0.16 0.16 0.24 2.08
EGH25SA 33 7 12.5 48 35 6.5 - 35.5 59.1 21.9 4.55 12 M6X9 8 8 8 23 18 11 9 7 60 20 M6X20 11.4 19.5 0.23 0.12 0.12 0.25 2.67
EGH25CA 33 7 12.5 48 35 6.5 35 59 82.6 16.15 4.55 12 M6X9 8 8 8 23 18 11 9 7 60 20 M6X20 16.27 32.4 0.38 0.32 0.32 0.41 2.67
EGH30SA 42 10 16 60 40 10 - 41.5 69.5 26.75 6 12 M8X12 9 8 9 28 23 11 9 7 80 20 M6X25 16.42 28.1 0.4 0.21 0.21 0.45 4.35
EGH30CA 42 10 16 60 40 10 40 70.1 98.1 21.05 6 12 M8X12 9 8 9 28 23 11 9 7 80 20 M6X25 23.7 47.46 0.68 0.55 0.55 0.76 4.35
EGH35SA 48 11 18 70 50 10 - 45 75 28.5 7 12 M8X12 10 8.5 8.5 34 27.5 14 12 9 80 20 M8X25 22.66 37.38 0.56 0.31 0.31 0.66 6.14
EGH35CA 48 11 18 70 50 10 50 78 108 20 7 12 M8X12 10 8.5 8.5 34 27.5 14 12 9 80 20 M8X25 33.35 64.84 0.98 0.69 0.69 1.13 6.14
