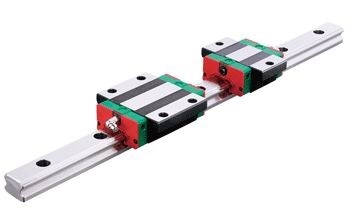

直线导轨EGW系列

型号 EGW15SA
H 24
H1 4.5
N 18.5
W 52
B 41
B1 5.5
C -
L1 23.1
L 40.1
K1 14.8
K2 3.5
G 5.7
M M5
T 5
T1 7
H2 5.5
H3 6
WR 15
HR 12.5
D 6
h 4.5
d 3.5
P 60
E 20
滑轨螺栓尺寸 M3X16
基本动额定负载 5.35
基本静额定负载 9.40
MR 0.08
MP 0.04
MY 0.04
滑块（kg） 0.12
滑轨（kg） 1.25
选择规格尺寸
  • EGW15SA
  • EGW15CA
  • EGW20SA
  • EGW20CA
  • EGW25SA
  • EGW25CA
  • EGW30SA
  • EGW30CA
  • EGW35SA
  • EGW35CA

带表示有独立模型

询价|咨询

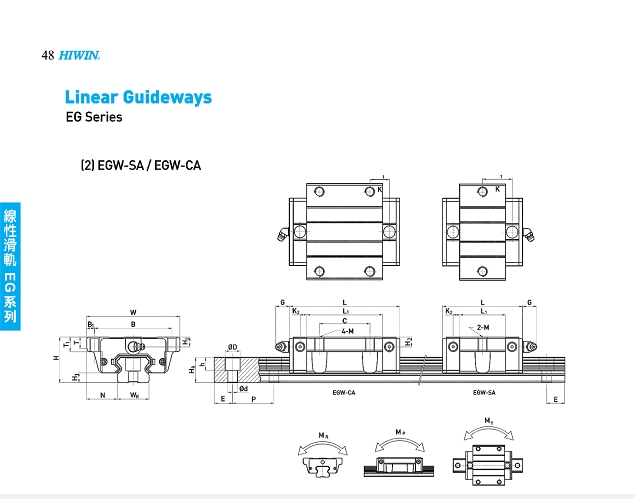

型号
H
H1
N
W
B
B1
C
L1
L
K1
K2
G
M
T
T1
H2
H3
WR
HR
D
h
d
P
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
MR
MP
MY
滑块（kg）
滑轨（kg）
EGW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3X16 5.35 9.40 0.08 0.04 0.04 0.12 1.25
EGW15CA 24 4.5 18.5 52 41 5.5 26 39.8 56.8 10.15 3.5 5.7 M5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3X16 7.83 16.19 0.13 0.10 0.10 0.21 1.25
EGW20SA 28 6 19.5 59 49 5 - 29 50 18.75 4.15 12 M6 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5X16 7.23 12.74 0.13 0.06 0.06 0.19 2.08
EGW20CA 28 6 19.5 59 49 5 32 48.1 69.1 12.3 4.15 12 M6 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5X16 10.31 21.13 0.22 0.16 0.16 0.32 2.08
EGW25SA 33 7 25 73 60 6.5 - 35.5 59.1 21.9 4.55 12 M8 7.5 10 8 8 23 18 11 9 7 60 20 M6X20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
EGW25CA 33 7 25 73 60 6.5 35 59 82.6 16.15 4.55 12 M8 7.5 10 8 8 23 18 11 9 7 60 20 M6X20 16.27 32.40 0.38 0.32 0.32 0.59 2.67
EGW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10 7 10 8 9 28 23 11 9 7 80 20 M6X25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
EGW30CA 42 10 31 90 72 9 40 70.1 98.1 21.05 6 12 M10 7 10 8 9 28 23 11 9 7 80 20 M6X25 23.70 47.46 0.68 0.55 0.55 1.04 4.35
EGW35SA 48 11 33 100 82 9 - 45 75 28.5 7 12 M10 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8X25 22.66 37.38 0.56 0.31 0.31 0.84 6.14
EGW35CA 48 11 33 100 82 9 50 78 108 20 7 12 M10 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8X25 33.35 64.84 0.98 0.69 0.69 1.45 6.14
