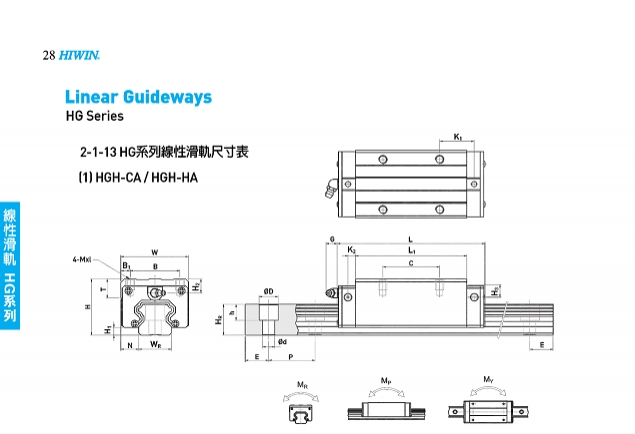

直线导轨HGH系列

型号 HGH15CA
H 28
H1 4.3
N 9.5
W 34
B 26
B1 4
C 26
L1 39.4
L 61.4
K1 10
K2 4.85
G 5.3
MXL M4X5
T 6
H2 7.95
H3 7.7
WR 15
HR 15
D 7.5
h 5.3
d 4.5
P 60
E 20
滑轨螺栓尺寸 M4X16
基本动额定负载 11.38
基本静额定负载 16.97
容许静力矩
MR 0.12
MP 0.10
MY 0.10
重量
滑块（kg） 0.18
滑轨 1.45
选择规格尺寸
  • HGH15CA
  • HGH20CA
  • HGH20HA
  • HGH25CA
  • HGH25HA
  • HGH30CA
  • HGH30HA
  • HGH35CA
  • HGH35HA
  • HGH45CA
  • HGH45HA
  • HGH55CA
  • HGH55HA
  • HGH65CA
  • HGH65HA

带表示有独立模型

询价|咨询
型号
H
H1
N
W
B
B1
C
L1
L
K1
K2
G
MXL
T
H2
H3
WR
HR
D
h
d
P
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
容许静力矩
MR
MP
MY
重量
滑块（kg）
滑轨
HGH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 4.85 5.3 M4X5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4X16 11.38 16.97 - 0.12 0.10 0.10 - 0.18 1.45
HGH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 6 12 M5X6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5X16 17.75 27.76 - 0.27 0.20 0.20 - 0.3 2.21
HGH20HA 30 4.6 12 44 32 6 50 65.2 92.2 12.6 6 12 M5X6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5X16 21.18 35.90 - 0.35 0.35 0.35 - 0.39 2.21
HGH25CA 40 5.5 12.5 48 35 6.5 35 58 84 16.8 6 12 M6X8 8 10 9 23 22 11 9 7 60 20 M6X20 26.78 36.49 - 0.42 0.33 0.33 - 0.51 3.21
HGH25HA 40 5.5 12.5 48 35 6.5 50 78.6 104.6 19.6 6 12 M6X8 8 10 9 23 22 11 9 7 60 20 M6X20 32.75 49.44 - 0.56 0.57 0.57 - 0.69 3.21
HGH30CA 45 6 16 60 40 10 40 70 97.4 20.25 6 12 M8X10 8.5 9.5 13.8 28 26 14 12 9 80 20 M8X25 38.74 52.19 - 0.66 0.53 0.53 - 0.88 4.47
HGH30HA 45 6 16 60 40 10 60 93 120.4 21.75 6 12 M8X10 8.5 9.5 13.8 28 26 14 12 9 80 20 M8X25 47.27 69.16 - 0.88 0.92 0.92 - 1.16 4.47
HGH35CA 55 7.5 18 70 50 10 50 80 112.4 20.6 7 12 M8X12 10.2 16 19.6 34 29 14 12 9 80 20 M8X25 49.52 69.16 - 1.16 0.81 0.81 - 1.45 6.3
HGH35HA 55 7.5 18 70 50 10 72 105.8 138.2 22.5 7 12 M8X12 10.2 16 19.6 34 29 14 12 9 80 20 M8X25 60.21 91.63 - 1.54 1.4 1.4 - 1.92 6.3
HGH45CA 70 9.5 20.5 86 60 13 60 97 139.4 23 10 12.9 M10X17 16 18.5 30.5 45 38 20 17 14 105 22.5 M12X35 77.57 102.71 - 1.98 1.55 1.55 - 2.73 10.41
HGH45HA 70 9.5 20.5 86 60 13 80 128.8 171.2 28.9 10 12.9 M10X17 16 18.5 30.5 45 38 20 17 14 105 22.5 M12X35 94.54 136.46 - 2.63 2.68 2.68 - 3.61 10.41
HGH55CA 80 13 23.5 100 75 12.5 75 117.7 166.7 27.35 11 12.9 M12X18 17.5 22 29 53 44 23 20 16 120 30 M14X45 114.44 148.33 - 3.69 2.64 2.64 - 4.17 15.08
HGH55HA 80 13 23.5 100 75 12.5 95 155.8 204.8 36.4 11 12.9 M12X18 17.5 22 29 53 44 23 20 16 120 30 M14X45 139.35 196.20 - 4.88 4.57 4.57 - 5.49 15.08
HGH65CA 90 15 31.5 126 76 25 70 144.2 200.2 43.1 14 12.9 M16X20 25 15 15 63 53 26 22 18 150 35 M16X50 163.63 215.33 - 6.65 4.27 4.27 - 7 21.18
HGH65HA 90 15 31.5 126 76 25 120 203.6 259.6 47.8 14 12.9 M16X20 25 15 15 63 53 26 22 18 150 35 M16X50 208.36 303.13 - 9.38 7.38 7.38 - 9.82 21.18
