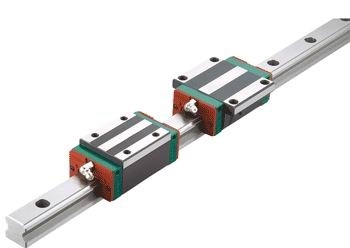

直线导轨QEH系列

型号 QEH15SA
H 24
H1 4
N 9.5
W 34
B 26
B1 4
C -
L1 23.1
L 40.1
K1 14.8
G 5.7
MXL M4X6
T 6
H2 5.5
H3 6
WR 15
HR 12.5
D 6
h 4.5
d 3.5
P 60
E 20
滑轨螺栓尺寸 M3X16
基本动额定负载 8.56
基本静额定负载 8.79
MR 0.07
MP 0.03
MY 0.03
滑块（kg） 0.09
滑轨kg） 1.25
选择规格尺寸
  • QEH15SA
  • QEH15CA
  • QEH20SA
  • QEH20CA
  • QEH25SA
  • QEH25CA
  • QEH30SA
  • QEH30CA

带表示有独立模型

询价|咨询

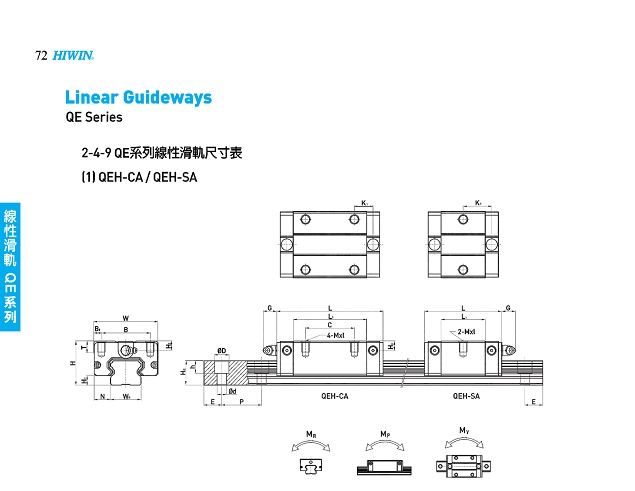

型号
H
H1
N
W
B
B1
C
L1
L
K1
G
MXL
T
H2
H3
WR
HR
D
h
d
P
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
MR
MP
MY
滑块（kg）
滑轨kg）
QEH15SA 24 4 9.5 34 26 4 - 23.1 40.1 14.8 5.7 M4X6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3X16 8.56 8.79 0.07 0.03 0.03 0.09 1.25
QEH15CA 24 4 9.5 34 26 4 26 39.8 56.8 10.15 5.7 M4X6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3X16 12.53 15.28 0.12 0.09 0.09 0.15 1.25
QEH20SA 28 6 11 42 32 5 - 29 50 18.75 12 M5X7 7.5 6 6.5 20 15.5 9.5 8.5 6 60 20 M5X16 11.57 12.18 0.13 0.05 0.05 0.15 0.28
QEH20CA 28 6 11 42 32 5 32 48.1 69.1 12.3 12 M5X7 7.5 6 6.5 20 15.5 9.5 8.5 6 60 20 M5X16 16.50 20.21 0.21 0.15 0.15 0.23 0.28
QEH25SA 33 6.2 12.5 48 35 6.5 - 36.5 60.1 21.9 12 M6X9 8 8 8 23 18 11 9 7 60 20 M6X20 18.24 18.90 0.22 0.10 0.10 0.24 2.67
QEH25CA 33 6.2 12.5 48 35 6.5 35 59 83.6 16.15 12 M6X9 8 8 8 23 18 11 9 7 60 20 M6X20 26.03 31.49 0.37 0.29 0.29 0.4 2.67
QEH30SA 42 10 16 60 40 10 - 41.5 67.5 25.75 12 M8X12 9 8 9 28 23 11 9 7 80 20 M5X16 26.27 27.82 0.40 0.18 0.18 0.44 4.35
QEH30CA 42 10 16 60 40 10 40 70.1 96.1 20.05 12 M8X12 9 8 9 28 23 11 9 7 80 20 M5X16 37.92 46.63 0.67 0.51 0.51 0.75 4.35
