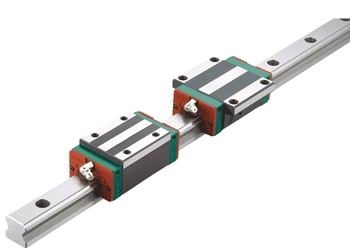

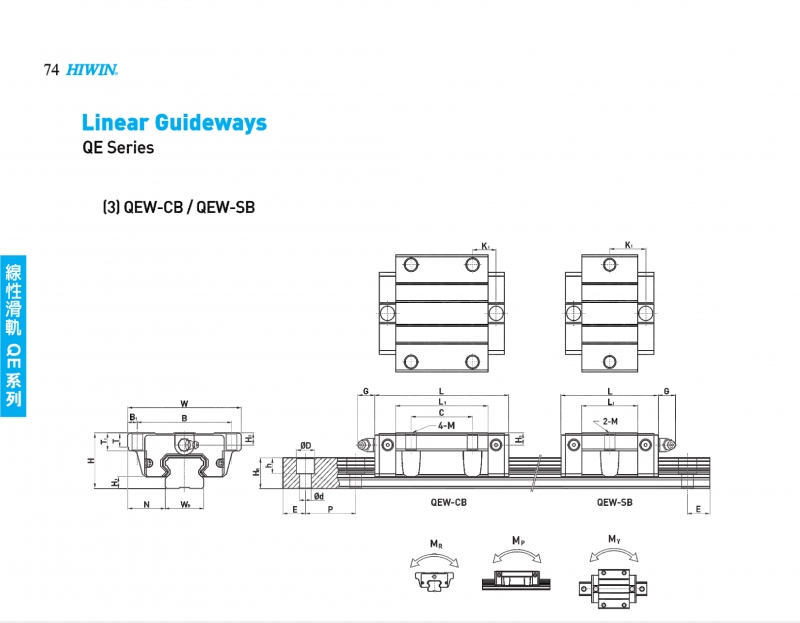

直线导轨QEW系列

型号 QEW15SB
H 24
H1 4
N 18.5
W 52
B 41
B1 5.5
C -
L1 23.1
L 40.1
G 14.8
M 5.7
T Φ4.5
T1 5
T2 7
H2 5.5
H3 6
WR 15
HR 12.5
D 6
h 4.5
d 3.5
P 60
E 20
滑轨螺栓尺寸 M3X16
基本动额定负载 8.56
基本静额定负载 8.79
容许静力矩
MR 0.07
MP 0.03
MY 0.03
重量
滑块（kg） 0.12
滑轨（kg） 1.25
选择规格尺寸
  • QEW15SB
  • QEW15CB
  • QEW20SB
  • QEW20CB
  • QEW25SB
  • QEW25CB
  • QEW30SB
  • QEW30CB

带表示有独立模型

询价|咨询
型号
H
H1
N
W
B
B1
C
L1
L
G
M
T
T1
T2
H2
H3
WR
HR
D
h
d
P
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
容许静力矩
MR
MP
MY
重量
滑块（kg）
滑轨（kg）
QEW15SB 24 4 18.5 52 41 5.5 - 23.1 40.1 14.8 5.7 Φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3X16 8.56 8.79 - 0.07 0.03 0.03 - 0.12 1.25
QEW15CB 24 4 18.5 52 41 5.5 26 39.8 56.8 10.15 5.7 Φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3X16 12.53 15.28 - 0.12 0.09 0.09 - 0.21 1.25
QEW20SB 28 6 19.5 59 49 5 - 29 50 18.75 12 Φ5.5 7 9 6 6.5 20 15.5 9.5 8.5 6 60 20 M5X16 11.57 12.18 - 0.13 0.05 0.05 - 0.19 0.28
QEW20CB 28 6 19.5 59 49 5 32 48.1 69.1 12.3 12 Φ5.5 7 9 6 6.5 20 15.5 9.5 8.5 6 60 20 M5X16 16.50 20.21 - 0.21 0.15 0.15 - 0.31 0.28
QEW25SB 33 6.2 25 73 60 6.5 - 36.5 60.1 21.9 12 Φ7 7.5 10 8 8 23 18 11 9 7 60 20 M6X20 18.24 18.90 - 0.22 0.10 0.10 - 0.34 2.67
QEW25CB 33 6.2 25 73 60 6.5 35 59 83.6 16.15 12 Φ7 7.5 10 8 8 23 18 11 9 7 60 20 M6X20 20.63 31.49 - 037 0.29 0.29 - 0.58 2.67
QEW30SB 42 10 31 90 72 9 - 41.5 67.5 25.75 12 Φ9 7 10 8 9 28 23 11 9 7 80 20 M5X16 26.27 27.82 - 0.40 0.18 0.18 - 0.61 4.35
QEW30CB 42 10 31 90 72 9 40 70.1 96.1 20.05 12 Φ9 7 10 8 9 28 23 11 9 7 80 20 M5X16 37.92 46.63 - 0.67 0.51 0.51 - 1.03 4.35
