丽水市华凯自动化技术有限公司

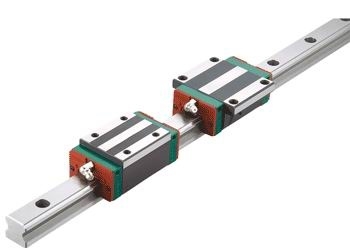

直线导轨QHH系列

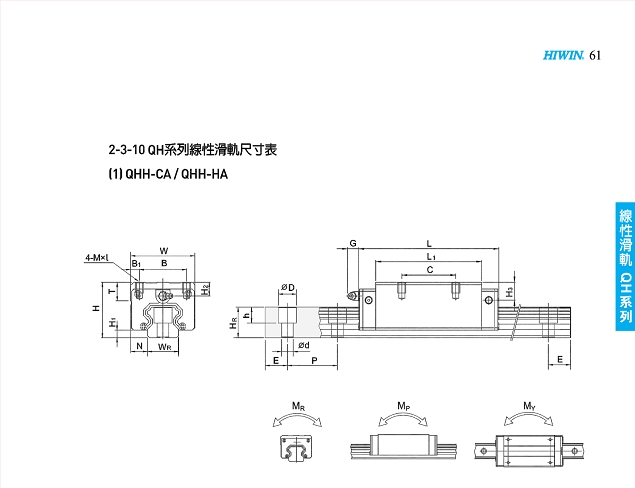

型号 QHH15CA
H 28
H1 4
N 9.5
W 34
B 26
B1 4
C 26
L1 39.4
L 61.4
G 5.3
MXL M4X5
T 6
H2 7.95
H3 8.2
WR 15
HR 15
D 7.5
h 5.3
d 4.5
P 60
E 20
滑轨螺栓尺寸 M4X16
基本动额定负载 13.88
基本静额定负载 14.36
容许静力矩
MR 0.10
MP 0.08
MY 0.08
重量
滑块（kg） 0.18
滑轨（kg） 1.45
选择规格尺寸
  • QHH15CA
  • QHH20CA_dict
  • QHH20HA
  • QHH25CA
  • QHH25HA
  • QHH30CA
  • QHH30HA
  • QHH35CA
  • QHH35HA
  • QHH45CA
  • QHH45HA

带表示有独立模型

询价|咨询
型号
H
H1
N
W
B
B1
C
L1
L
G
MXL
T
H2
H3
WR
HR
D
h
d
P
E
滑轨螺栓尺寸
基本动额定负载
基本静额定负载
容许静力矩
MR
MP
MY
重量
滑块（kg）
滑轨（kg）
QHH15CA 28 4 9.5 34 26 4 26 39.4 61.4 5.3 M4X5 6 7.95 8.2 15 15 7.5 5.3 4.5 60 20 M4X16 13.88 14.36 - 0.10 0.08 0.08 - 0.18 1.45
QHH20CA_dict 30 4.6 12 44 32 6 36 50.5 76.7 12 M5X6 8 6 6 20 17.5 9.5 8.3 6 60 20 M5X16 23.08 25.63 - 0.26 0.19 0.19 - 0.29 2.21
QHH20HA 30 4.6 12 44 32 6 50 65.2 91.4 12 M5X6 8 6 6 20 17.5 9.5 8.3 6 60 20 M5X16 27.53 31.67 - 0.31 0.27 0.27 - 0.38 2.21
QHH25CA 40 5.5 12.5 48 35 6.5 35 58 83.4 12 M6X8 8 10 8.5 23 22 11 9 7 60 20 M6X20 31.78 33.68 - 0.39 0.31 0.31 - 0.5 3.21
QHH25HA 40 5.5 12.5 48 35 6.5 50 78.6 104 12 M6X8 8 10 8.5 23 22 11 9 7 60 20 M6X20 39.3 43.62 - 0.50 0.45 0.45 - 0.68 3.21
QHH30CA 45 6 16 60 40 10 40 70 97.4 12 M8X10 8.5 9.5 9 28 26 14 12 9 80 20 M8X25 46.49 48.17 - 0.60 0.5 0.5 - 0.87 4.47
QHH30HA 45 6 16 60 40 10 60 93 120.4 12 M8X10 8.5 9.5 9 28 26 14 12 9 80 20 M8X25 56.72 65.09 - 0.83 0.89 0.89 - 1.15 4.47
QHH35CA 55 7.5 18 70 50 10 50 80 113.6 12 M8X12 10.2 15.5 13.5 34 29 14 12 9 80 20 M8X25 60.52 63.84 - 1.07 0.76 0.76 - 1.44 6.3
QHH35HA 55 7.5 18 70 50 10 72 105.8 139.4 12 M8X12 10.2 15.5 13.5 34 29 14 12 9 80 20 M8X25 73.59 86.24 - 1.45 1.33 1.33 - 1.9 6.3
QHH45CA 70 9.2 20.5 86 60 13 60 97 139.4 12.9 M10X17 16 18.5 20 45 38 20 17 14 105 22.5 M12X35 89.21 94.81 - 1.83 1.38 1.38 - 2.72 10.41
QHH45HA 70 9.2 20.5 86 60 13 80 128.8 171.2 12.9 M10X17 16 18.5 20 45 38 20 17 14 105 22.5 M12X35 108.72 128.43 - 2.47 2.41 2.41 - 3.59 10.41
