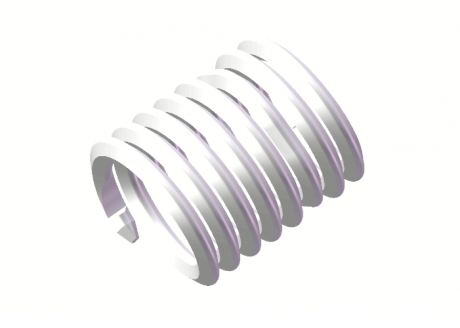

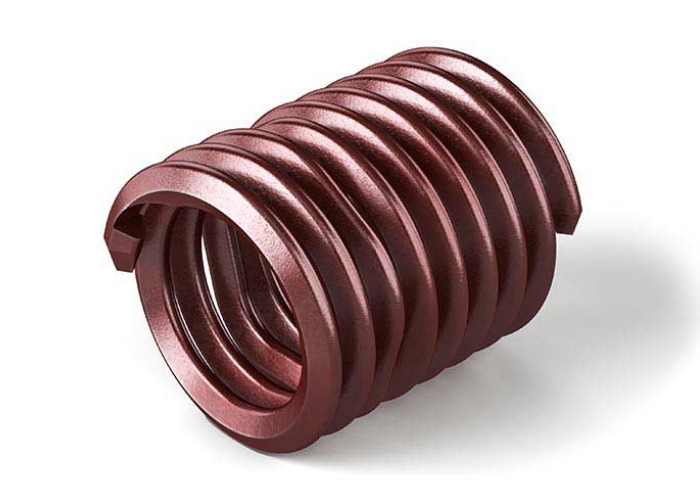

无尾自锁型螺纹护套

SKU EV117-27000716
D(螺纹公称尺寸) M3
螺纹类型 公制粗牙螺纹
P(螺距) 0.5
DHC(min) 3.65
D1HC 3.11-3.22
t2xD(公称长度) 1D

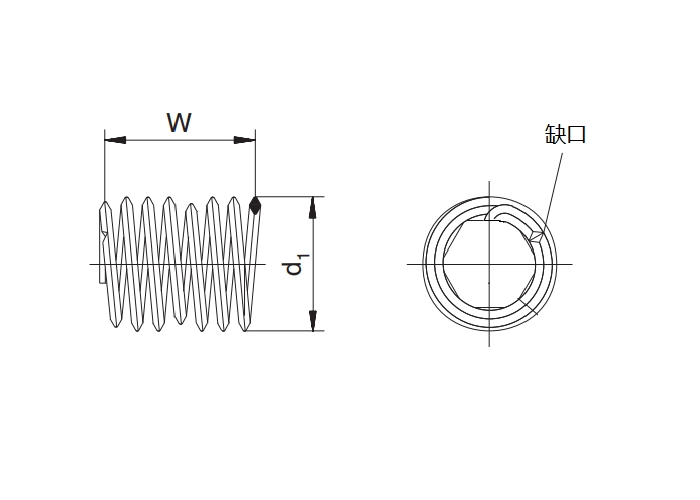

W 3.8
B 3.2
d1 3.8-4.35
材质 不锈钢A2
颜色 红色
表面处理 无表面处理
选择规格尺寸
  • M3/1D/3.8
  • M3/2D/6.4
  • M3/1.5D/8.9
  • M4/1D/3.6
  • M4/1.5D/6.1
  • M4/2D/8.6
  • M5/1D/4.1
  • M5/2D/9.6
  • M5/1.5D/6.9
  • M6/1D/4
  • M6/1.5D/6.8
  • M6/2D/9.5
  • M8/1D/4.5
  • M8/1.5D/7.4
  • M8/2D/10.3
  • M10/1D/4.9
  • M10/2D/11.1

带表示有独立模型

询价|咨询
M3/1D/3.8
下载该CAD模型
SKU
D
(螺纹公称尺寸) 		螺纹类型
P
(螺距) 		DHC
(min) 		D1HC
t2xD
(公称长度) 		W
B
d1
材质
颜色
表面处理
EV117-27000716 M3 公制粗牙螺纹 0.5 3.65 3.11-3.22 1D 3.8 3.2 3.8-4.35 不锈钢A2 红色 无表面处理
EV117-27000717 M3 公制粗牙螺纹 0.5 3.65 3.11-3.22 2D 6.4 3.2 3.8-4.35 不锈钢A2 红色 无表面处理
EV117-27000718 M3 公制粗牙螺纹 0.5 3.65 3.11-3.22 1.5D 8.9 3.2 3.8-4.35 不锈钢A2 红色 无表面处理
EV117-27000719 M4 公制粗牙螺纹 0.7 4.91 4.15-4.29 1D 3.6 4.2 5.05-5.6 不锈钢A2 红色 无表面处理
EV117-27000720 M4 公制粗牙螺纹 0.7 4.91 4.15-4.29 1.5D 6.1 4.2 5.05-5.6 不锈钢A2 红色 无表面处理
EV117-27000721 M4 公制粗牙螺纹 0.7 4.91 4.15-4.29 2D 8.6 4.2 5.05-5.6 不锈钢A2 红色 无表面处理
EV117-27000722 M5 公制粗牙螺纹 0.8 6.04 5.17-5.33 1D 4.1 5.2 6.25-6.8 不锈钢A2 红色 无表面处理
EV117-27000723 M5 公制粗牙螺纹 0.8 6.04 5.17-5.33 2D 9.6 5.2 6.25-6.8 不锈钢A2 红色 无表面处理
EV117-27000724 M5 公制粗牙螺纹 0.8 6.04 5.17-5.33 1.5D 6.9 5.2 6.25-6.8 不锈钢A2 红色 无表面处理
EV117-27000725 M6 公制粗牙螺纹 1 7.3 6.22-6.41 1D 4 6.3 7.4-7.95 不锈钢A2 红色 无表面处理
EV117-27000726 M6 公制粗牙螺纹 1 7.3 6.22-6.41 1.5D 6.8 6.3 7.4-7.95 不锈钢A2 红色 无表面处理
EV117-27000727 M6 公制粗牙螺纹 1 7.3 6.22-6.41 2D 9.5 6.3 7.4-7.95 不锈钢A2 红色 无表面处理
EV117-27000728 M8 公制粗牙螺纹 1.25 9.62 8.27-8.48 1D 4.5 8.4 9.8-10.35 不锈钢A2 红色 无表面处理
EV117-27000729 M8 公制粗牙螺纹 1.25 9.62 8.27-8.48 1.5D 7.4 8.4 9.8-10.35 不锈钢A2 红色 无表面处理
EV117-27000730 M8 公制粗牙螺纹 1.25 9.62 8.27-8.48 2D 10.3 8.4 9.8-10.35 不锈钢A2 红色 无表面处理
EV117-27000731 M10 公制粗牙螺纹 1.5 11.95 10.32-10.56 1D 4.9 10.5 11.95-12.5 不锈钢A2 红色 无表面处理
EV117-27000732 M10 公制粗牙螺纹 1.5 11.95 10.32-10.56 2D 11.1 10.5 11.95-12.5 不锈钢A2 红色 无表面处理
