尺寸单位: 毫米(mm)
①,如果要求 M10 和 M12 螺帽按 ISO 272 规定的对边宽度 16mm 和18mm 供货,标识中应加上对边宽度(SW)
②,材料:
a)钢, 性能等级:5 按标准DIN EN 20898-12
b)DIN EN 20898-12中规定了性能等级5的螺母材料必须用符合以下所列化学成分的钢材制造:Cmax 0.5%;Pmax 0.06%;Smax 0.15%。如果供需双方另无约定,则此等级的螺母可用易切削钢制造,如果使用易切削钢,则允许最大硫、磷和铅含量分别为0.34%,0.11%和0.35%
②,材料:
a)钢, 性能等级:5 按标准DIN EN 20898-12
b)DIN EN 20898-12中规定了性能等级5的螺母材料必须用符合以下所列化学成分的钢材制造:Cmax 0.5%;Pmax 0.06%;Smax 0.15%。如果供需双方另无约定,则此等级的螺母可用易切削钢制造,如果使用易切削钢,则允许最大硫、磷和铅含量分别为0.34%,0.11%和0.35%

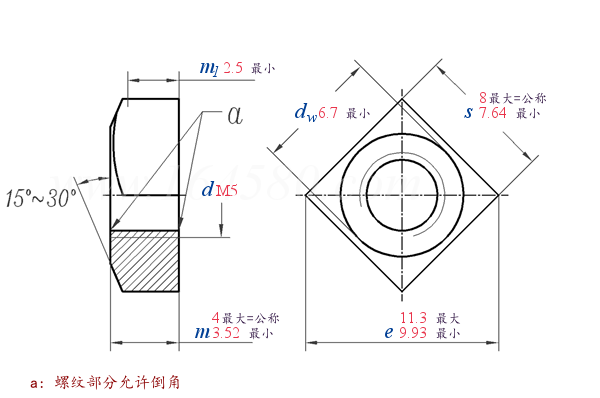

DIN 557 - 1994 方螺母 C级


螺纹尺寸 d |
M5 | |||||||||||||||||||
|
|
