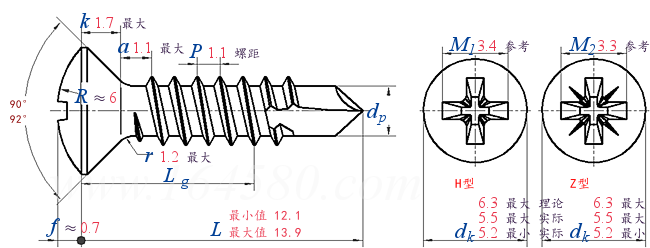

GB /T 15856.3 - 2002 十字槽半沉头自钻自攻螺钉

尺寸单位: 毫米(mm)

①,a——最末一扣完整螺纹至支承面的距离。
②,Lg——第一扣完整螺纹至支承面的距离。
查找供应商 需求留言
GBT 15856.3_ST2.9X13
下载该CAD模型
GB /T 15856.3 - 2002 十字槽半沉头自钻自攻螺钉
公称直径 ST2.9
P 螺距
a 最大值
dk 理论值 最大值
实际值 最大值
最小值
f ≈
k 最大值
r 最大值
R ≈
槽号
M1 参考
深度 H型 最大值
最小值
M2 参考
深度 Z型 最大值
最小值
钻削范围（板厚） ≥
≤
1.1
1.1
6.3
5.5
5.2
0.7
1.7
1.2
6
1
3.4
2.2
1.8
3.3
2.1
1.8
0.7
1.9
Lg (最小值)
6.6
千件钢制重≈kg
0.487
技术条件和引用标准
材料 种类
标准
螺纹
十字槽
机械和工作性能
公差 产品等级
标准
表面处理
验收及包装
钢
GB/T 3098.11
GB/T 5280
GB/T 944.1
GB/T 3098.11
A
GB/T 3103.1
不经表面处理；
电镀技术要求按 GB/T 5267.1
GB/T 90.1、GB/T 90.2
替代列表
GB /T 15856.3 - 1995 GB /T 15856.3 - 2002
*
*
*
*
