• ST2.9
  • ST3.5
  • ST4.2
  • ST4.8
  • ST5.5
  • ST6.3
  • 9.5
  • 13
  • 16
  • 19

扫一扫分享

尺寸单位: 毫米(mm)

①,材料：采用DIN 17210规定的表面硬化钢或DIN EN 10083 -1和DIN EN 10083 -2规定的淬火和回火处理钢(由制造商自行决定)制造，允许使用等效钢级。

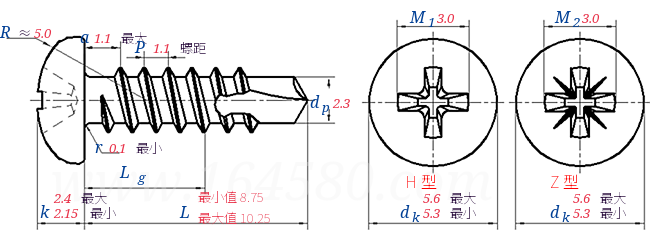

DIN 7504 M - 1995 十字槽盘头自攻自钻螺钉

尺寸单位: 毫米(mm)

①,材料：采用DIN 17210规定的表面硬化钢或DIN EN 10083 -1和DIN EN 10083 -2规定的淬火和回火处理钢(由制造商自行决定)制造，允许使用等效钢级。
查找供应商 需求留言
DIN7504M_ST2.9X9.5
下载该CAD模型
DIN 7504 M - 1995 十字槽盘头自攻自钻螺钉
螺纹规格 ST2.9
P 螺距
a 最大值
dk 最大值
最小值
k 最大值
最小值
r 最小值
R ≈
dp
钻削范围（板厚）
槽号
M1
M2
1.1
1.1
5.6
5.3
2.4
2.15
0.1
5.0
2.3
0.7~1.9
1
3.0
3.0
Lg (最小值)
3.25

同标准产品组

DIN 7504 (R) - 1995
DIN 7504 (R) - 1995 十字槽半沉头钻尾自攻钉
DIN 7504 (L) - 1995
DIN 7504 (L) - 1995 开槽六角带介（华司）钻尾自攻钉
DIN 7504 (K) - 1995
DIN 7504 (K) - 1995 六角带介（华司）自攻自钻螺钉
DIN 7504 (M) - 1995
DIN 7504 (M) - 1995 十字槽盘头自攻自钻螺钉
DIN 7504 (O) - 1995
DIN 7504 (O) - 1995 十字槽沉头自攻自钻螺钉
替代列表
DIN 7504N - 1982 DIN 7504M - 1995 DIN EN ISO 15481 - 2000
