• Φ1.5
  • Φ2
  • Φ2.5
  • Φ3
  • Φ4
  • Φ5
  • Φ6
  • Φ8
  • Φ10
  • Φ12
  • Φ14
  • Φ16
  • Φ20
  • Φ25
  • 4
  • 5
  • 6
  • 8
  • 10
  • 12
  • 16
  • 20

扫一扫分享

尺寸单位: 毫米(mm)

①,缺口角 70°±3° 和缺口直径 d1 仅适用于 9SMnPb 28K (St) 制成的销。

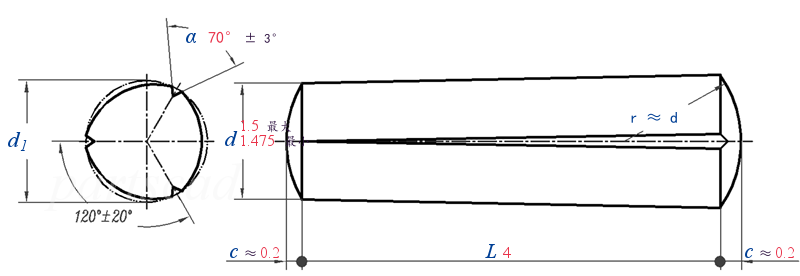

DIN 1471 - 1978 槽销 全长锥槽

尺寸单位: 毫米(mm)

①,缺口角 70°±3° 和缺口直径 d1 仅适用于 9SMnPb 28K (St) 制成的销。
查找供应商 需求留言
DIN 1471_Φ1.5X4
下载该CAD模型
DIN 1471 - 1978 槽销 全长锥槽
在线制图 在线生成技术规格表
公称直径
d 		Φ1.5
d 最大值
最小值
c ≈
α ① ± 3°
最小剪切载荷,双面剪,kN
1.5
1.475
0.2
70°
1.60
d1
1.63
千件钢制重≈kg
0.058
替代列表
DIN 1471 DIN EN ISO 8744 - 1998
