尺寸单位: 英寸(inch)

①,螺纹应符合ASME B1.1的要求
②,表面电镀参考标准ASTM F1941。其他表面处理可在适用的机械和性能标准中指定。

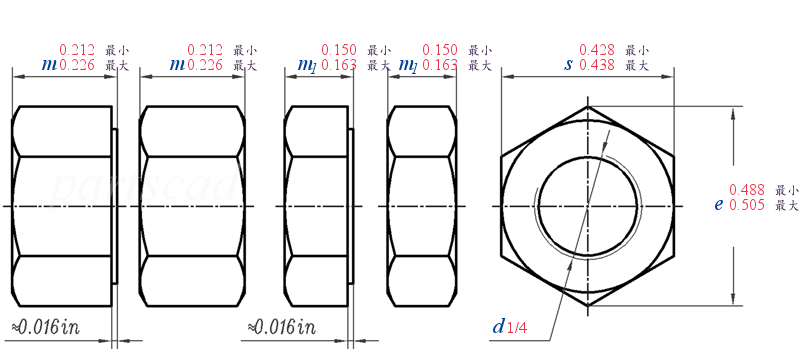

ASME B 18.2.2 - 2022 六角螺母和薄六角螺母 [Table 5] (ASTM A563 / F594 / F467)

尺寸单位: 英寸(inch)

①,螺纹应符合ASME B1.1的要求
②,表面电镀参考标准ASTM F1941。其他表面处理可在适用的机械和性能标准中指定。
查找供应商 需求留言
B18.2.2-T5@simple-Jam-PP20_1/4
下载该CAD模型 简化版
B18.2.2-T5@simple-Jam-PP28_1/4
下载该CAD模型 简化版
B18.2.2-T5-Jam-PP20_1/4
下载该CAD模型
B18.2.2-T5-Jam-PP28_1/4
下载该CAD模型
B18.2.2-T5-PP28_1/4
下载该CAD模型
B18.2.2-T5-PP20_1/4
下载该CAD模型
B18.2.2-T5@simple-PP20_1/4
下载该CAD模型 简化版
B18.2.2-T5@simple-PP28_1/4
下载该CAD模型 简化版
ASME B 18.2.2 - 2022 六角螺母和薄六角螺母 [Table 5] (ASTM A563 / F594 / F467)
在线制图 在线生成技术规格表
公称直径 1/4
d
PP UNC
UNF
8-UN
s 最小值
最大值
e 最小值
最大值
m 最小值
最大值
m1 最小值
最大值
0.2500
20
28
-
0.428
0.438
0.488
0.505
0.212
0.226
0.150
0.163
