尺寸单位: 毫米(mm)

①,dp 按JIS B 1059 的规定。

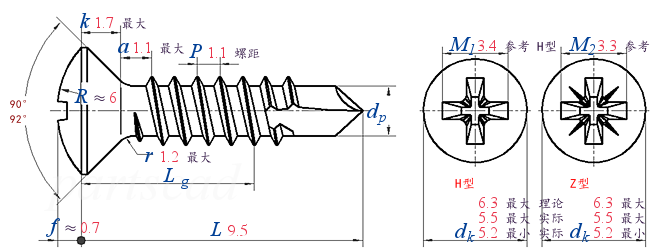

JIS B 1124 F4 - 2021 十字槽半沉头自钻自攻螺钉

尺寸单位: 毫米(mm)

①,dp 按JIS B 1059 的规定。
查找供应商 需求留言
JIS B1124-F4_ST2.9X9.5
下载该CAD模型
JIS B 1124 F4 - 2021 十字槽半沉头自钻自攻螺钉
螺纹尺寸
d 		ST2.9
P 螺距
a 最大值
dk 理论值 最大值
实际值 最大值
最小值
f ≈
k 最大值
r 最大值
R ≈
槽号
M1 H型 参考
深度 H型 最大值
最小值
M2 Z型 参考
深度 Z型 最大值
Z型 最小值
钻削范围（板厚） ≥
≤
1.1
1.1
6.3
5.5
5.2
0.7
1.7
1.2
6
1
3.4
2.2
1.8
3.3
2.1
1.8
0.7
1.9
Lg 最小值
3.25
替代列表
JIS B 1124T4 - 2003 JIS B 1124F4 - 2021
*
*
*
*
