尺寸单位: 毫米(mm)

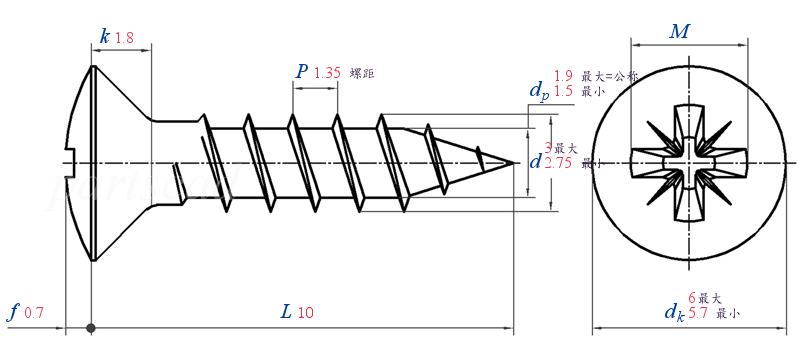

DIN 7505 - 1986 米字槽半沉头塑料牙螺钉（纤维板钉）

尺寸单位: 毫米(mm)

查找供应商 需求留言
DIN 7505_3X10
下载该CAD模型
DIN 7505 - 1986 米字槽半沉头塑料牙螺钉（纤维板钉）
在线制图 在线生成技术规格表
螺纹规格 3
d 最大值
最小值
P 螺距
dk 最大值
最小值
k
f
dp 最大值=公称
最小值
槽号
3
2.75
1.35
6
5.7
1.8
0.7
1.9
1.5
1

同标准产品组

DIN 7505 (A) - 1986
DIN 7505 (A) - 1986 米字槽沉头塑料牙螺钉（纤维板钉）- A型
DIN 7505 (B) - 1986
DIN 7505 (B) - 1986 米字槽盘头塑料牙自攻钉（纤维板钉）- B型
DIN 7505 - 1986
DIN 7505 - 1986 米字槽半沉头塑料牙螺钉（纤维板钉）
