• M2
  • M2.5
  • M3
  • M4
  • M5
  • M6
  • M8
  • M10
  • M12
  • 3
  • 4
  • 5
  • 6
  • 8
  • 10
  • 12
  • 16
  • 20

扫一扫分享

尺寸单位: 毫米(mm)

①,螺钉（ISO 4762）。

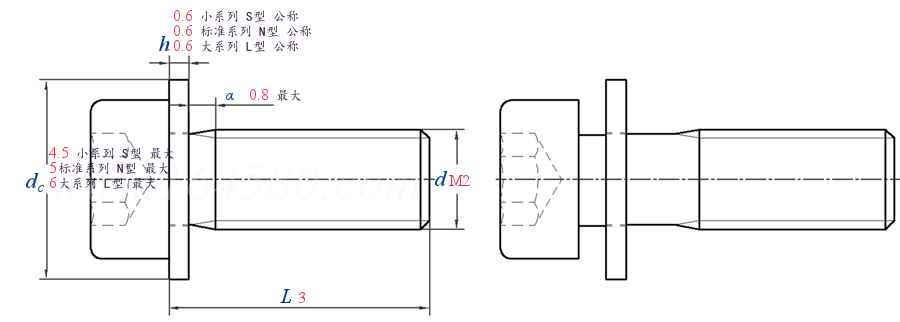

DIN EN ISO 10644 S4 内六角圆柱头螺钉和平垫圈组合件

尺寸单位: 毫米(mm)

①,螺钉（ISO 4762）。
查找供应商 需求留言
ISO10644S4L@simple_M2X3
下载该CAD模型 简化版
ISO10644S4L_M2X3
下载该CAD模型
ISO10644S4N@simple_M2X3
下载该CAD模型 简化版
ISO10644S4N_M2X3
下载该CAD模型
ISO10644S4S@simple_M2X3
下载该CAD模型 简化版
ISO10644S4S_M2X3
下载该CAD模型
DIN EN ISO 10644 S4 内六角圆柱头螺钉和平垫圈组合件
螺纹尺寸
d 		M2
P 螺距
α 最大值
h 公称 小系列 S型
标准系列 N型
大系列 L型
dc 最大值 小系列 S型
标准系列 N型
大系列 L型
0.4
0.8
0.6
0.6
0.6
4.5
5
6

同标准产品组

DIN EN ISO 10644 - 2009
DIN EN ISO 10644 - 2009 螺丝和钢制平垫圈组合件 垫圈硬度200HV和300HV
DIN EN ISO 10644 (S11)
DIN EN ISO 10644 (S11) 内六角花形（梅花槽）盘头螺钉和平垫圈组合件
DIN EN ISO 10644 (S1)
DIN EN ISO 10644 (S1) 六角头全牙螺钉和平垫圈组合件
DIN EN ISO 10644 (S2)
DIN EN ISO 10644 (S2) 六角头螺栓和平垫圈组合件
DIN EN ISO 10644 (S3)
DIN EN ISO 10644 (S3) 十字槽盘头螺钉和平垫圈组合件
DIN EN ISO 10644 (S4)
DIN EN ISO 10644 (S4) 内六角圆柱头螺钉和平垫圈组合件
DIN EN ISO 10644 (S5)
DIN EN ISO 10644 (S5) 开槽盘头螺钉和平垫圈组合件
DIN EN ISO 10644 (S6)
DIN EN ISO 10644 (S6) 开槽圆柱头螺钉和平垫圈组合件
DIN EN ISO 10644 (S10)
DIN EN ISO 10644 (S10) 内六角花形（梅花槽）圆柱头螺钉和平垫圈组合件
DIN EN ISO 10644 (S12)
DIN EN ISO 10644 (S12) 六角法兰面螺栓和平垫圈组合件
DIN EN ISO 10644 (S13)
DIN EN ISO 10644 (S13) 六角法兰面螺栓（细牙）和平垫圈组合件
替代列表
GB /T 9074.1S4 DIN EN ISO 10644S4
