尺寸单位: 毫米(mm)

①,材料：
a)钢，强度等级5.6，d > M42强度等级按协议，标准DIN EN ISO 898-1
b)其他强度等级或材料等级按协议
②,订购时必须单独指定长度L。

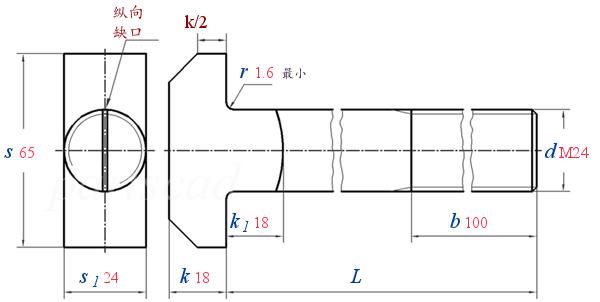

DIN 7992 - 2024 大头T形头螺栓

尺寸单位: 毫米(mm)

①,材料：
a)钢，强度等级5.6，d > M42强度等级按协议，标准DIN EN ISO 898-1
b)其他强度等级或材料等级按协议
②,订购时必须单独指定长度L。
查找供应商 需求留言
DIN7992@simple_M24X920
下载该CAD模型 简化版
DIN7992_M24X920
下载该CAD模型
DIN 7992 - 2024 大头T形头螺栓
螺纹尺寸
d 		M24
P 螺距
b
k1
k
s1
s
r 最小值
单重≈kg 头部重量（尺寸k）kg/个
每20mm螺栓长度的重量kg/件
3
100
18
18
24
65
1.6
0.205
0.071
技术条件和引用标准
材料
钢
通用要求
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面处理
表面缺陷
验收及包装
DIN ISO 8992
8g
DIN ISO 965-1，DIN ISO 724
5.6
d＞M42 按协议
DIN EN ISO 898-1
C
DIN EN ISO 4759-1
不经处理
电镀 DIN EN ISO 4042
锌片涂层 DIN EN ISO 10683
热浸镀锌 DIN EN ISO 10684
DIN EN 26157-1
DIN EN ISO 3269
替代列表
DIN 7992 - 1970 DIN 7992 - 2010 DIN 7992 - 2024
*
*
*
*
