碟形垫圈 B型 DIN 2093B - 2013

尺寸单位: 毫米(mm)

①,材料
a) 由DIN EN10083、DIN EN10089或DIN EN10132-4中规定的钢制成。碳钢应仅用于制造第1类弹簧。钢的弹性模量E=206000MPa
b) 其他材料的弹性模量和强度特性（比如符合DIN EN 10151的弹簧不锈钢，符合DIN EN 1654的 铜合金（弹簧青铜））可能会不同。在这种情况下，建议咨询弹簧制造商
DIN2093B_8
下载该CAD模型

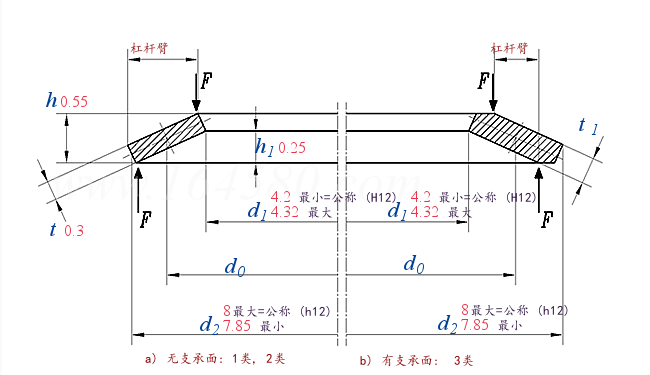

碟形垫圈 B型 DIN 2093B - 2013
规格 8
d2 最大值=公称 (h12)
最小值
d1 最小值=公称 (H12)
最大值
t
t1
h1
h
垫圈类型
8
7.85
4.2
4.32
0.3
-
0.25
0.55
1
