尺寸单位: 毫米(mm)

①,材料：
a)钢，性能等级：5, 6, 8,10, 12(≤M16)。标准ISO 898-2和DIN 267-15
b)嵌件材料，如：尼龙
DIN 982 - 1987 非金属嵌件锁紧厚螺母

尺寸单位: 毫米(mm)

①,材料：
a)钢，性能等级：5, 6, 8,10, 12(≤M16)。标准ISO 898-2和DIN 267-15
b)嵌件材料，如：尼龙
查找供应商 需求留言
DIN 982-P0.8_M5
下载该CAD模型

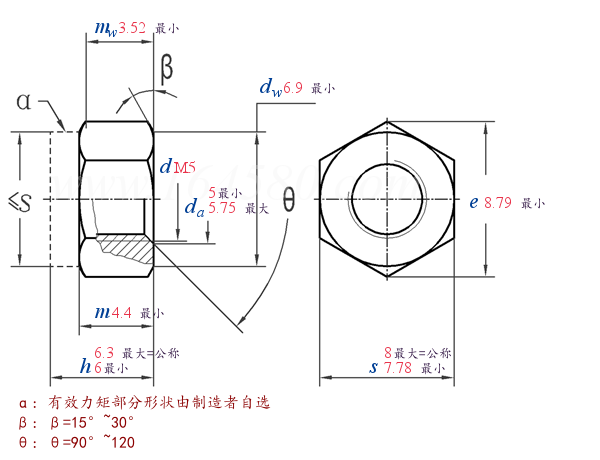

DIN 982 - 1987 非金属嵌件锁紧厚螺母
公称直径 M5
P 螺距 粗牙
细牙
细牙
da 最小值
最大值
dw 最小值
e 最小值
h 最大值=公称
最小值
m 最小值
mw 最小值
s 最大值=公称
最小值
千件重(钢制)≈kg
0.8
/
/
5
5.75
6.9
8.79
6.3
6
4.4
3.52
8
7.78
1.4
技术条件和引用标准
材料
钢
一般要求
螺纹 公差
标准
机械性能 等级
标准
材料（嵌件）
性能（预置扭矩）
公差 产品等级
标准
表面形式
验收检查
说明
按 DIN 267 第1和15部分规定
6H①
DIN 13 第12和15部分
5，6②，8或10；
12（≤ M16）
ISO 898 第2部分和 DIN 267 第15部分
非金属，如：尼龙
按 DIN 267 第15部分规定
≤ M16：A（原等级m）
＞M16：B（原等级mg）
ISO 4759 第1部分
自然形成
表面粗糙度按 DIN 267 第2部分
表面瑕疵 按 DIN 267 第20部分
电镀按 DIN 267 第9部分
验收检查按 DIN 267 第5部分
① 参见 DIN 267 第15部分
② 只适用于细牙螺纹螺帽
替代列表
DIN 982 - 1987 DIN EN ISO 7040 - 2013
*
*
*
*
