DIN 6926 - 1983 非金属嵌件锁紧六角法兰螺母

尺寸单位: 毫米(mm)

①,材料：钢，性能等级(材料)：8,10,12(≤M16)按DIN ISO 898-2，DIN 267-23；嵌件材料: 尼龙
需求留言
DIN6926-P0.8_M5
下载该CAD模型

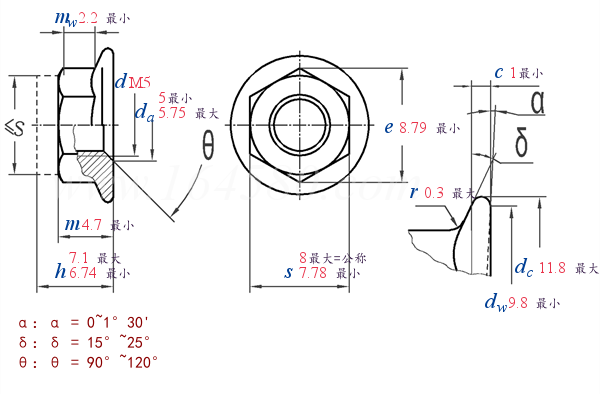

DIN 6926 - 1983 非金属嵌件锁紧六角法兰螺母
螺纹尺寸
d 		M5
P 螺距 粗牙
细牙1
细牙2
c 最小值
da 最小值
最大值
dc 最大值
dw 最小值
e 最小值
h 最大值
最小值
m 最小值
mw 最小值
s 最大值=公称
最小值
r 最大值
0.8
/
/
1
5
5.75
11.8
9.8
8.79
7.1
6.74
4.7
2.2
8
7.78
0.3
替代列表
DIN 6926 - 1983 DIN EN 1663 - 1998
DIN 6926 - 1983 DIN EN 1666 - 1998
