• M2
  • M2.5
  • M3
  • M4
  • M5
  • M6
  • M8
  • M10
  • M12
  • (M14)
  • M16
  • (M18)
  • M20
  • (M22)
  • M24
  • (M27)
  • M30
  • (M33)
  • M36
  • (M39)
  • M42
  • M48
  • M56
  • 10
  • 12
  • (14)
  • 16
  • (18)
  • 20
  • (22)
  • 25
  • (28)
  • 30
  • (32)
  • 35
  • (38)
  • 40
  • 45
  • 50
  • 55
  • 60

扫一扫分享

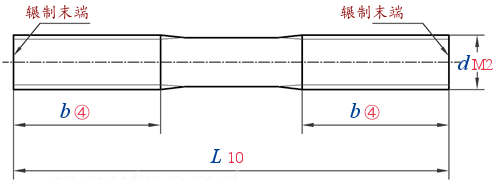

GB 901 - 1988 等长双头螺柱 B级

尺寸单位: 毫米(mm)

①,表中P使用了粗牙螺纹螺距；更多螺距参考相应标准
②,无螺纹杆径 ≈ 螺纹中径
③,X最大值=1.5P
④,当L≤50mm或L≤2b时，允许螺柱上全部制成螺纹；但当L≤2b时，也允许制成长度不大于4P（粗牙螺纹螺距）的无螺纹部分。
需求留言
GB 901_M2X10
下载该CAD模型
GB 901@simple_M2X10
下载该CAD模型 简化版
GB 901 - 1988 等长双头螺柱 B级
在线制图 在线生成技术规格表
公称直径 M2
P ① 螺距
0.4
千件钢制重≈kg
0.18
螺纹长度b
④
替代列表
GB /T 901 - 1988
