尺寸单位: 英寸(inch)

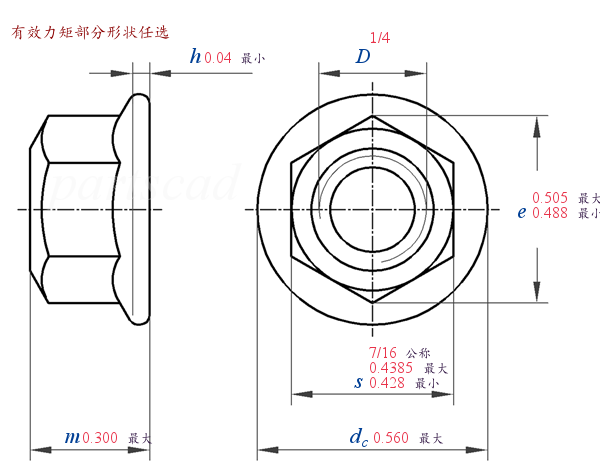

IFI 100-107 - 2002 扭矩锁紧型六角法兰螺母 Table 3

尺寸单位: 英寸(inch)

查找供应商 需求留言
IFI 100-107 FlangeNuts@simple_1/4
下载该CAD模型 简化版
IFI 100-107 FlangeNuts_1/4
下载该CAD模型
IFI 100-107 - 2002 扭矩锁紧型六角法兰螺母 Table 3
在线制图 在线生成技术规格表
螺纹规格
D 		1/4
PP UNC
s 公称
最大值
最小值
e 最大值
最小值
m 最大值
dc 最大值
h 最小值
20
7/16
0.4385
0.428
0.505
0.488
0.300
0.560
0.04
