GB 5787 - 1986 六角法兰面螺栓 B级

尺寸单位: 毫米(mm)

①,表中P使用了粗牙螺纹螺距；更多螺距参考相应标准
需求留言
GB5787@simple_M5X10
下载该CAD模型 简化版
GB5787_M5X10
下载该CAD模型

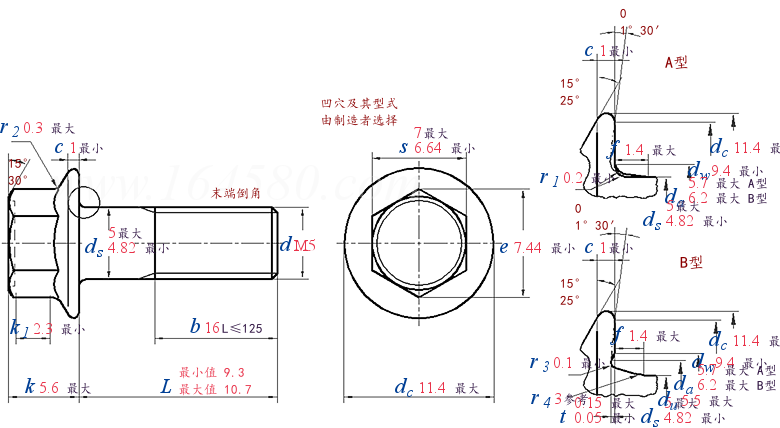

GB 5787 - 1986 六角法兰面螺栓 B级
公称直径 M5
P ① 螺距
b L≤125
125＜L≤200
L＞200
c 最小值
da A型 最大值
B型 最大值
dc 最大值
ds 最大值
最小值
du 最大值
dw 最小值
e 最小值
f 最大值
k 最大值
k1 最小值
r1 最小值
r2 最大值
r3 最小值
r4 参考
s 最大值
最小值
t 最大值
最小值
0.8
16
-
-
1
5.7
6.2
11.4
5
4.82
5.5
9.4
7.44
1.4
5.6
2.3
0.2
0.3
0.1
3
7
6.64
0.15
0.05
螺纹长度b
-
供应商

Wenzhou Xinyang Standard Parts Co., Ltd.

网址：www.wzxinyang.com

手机： +86-15888732796

电话： +86-577-86836670

Email：wzxinyang@126.com

尺寸范围:M5—M20 材料牌号:1008，10B21，35K，40Cr，35CrMo 表面处理:磷化，发黑，白锌，蓝白锌，彩锌，军绿，达克罗

*
*
