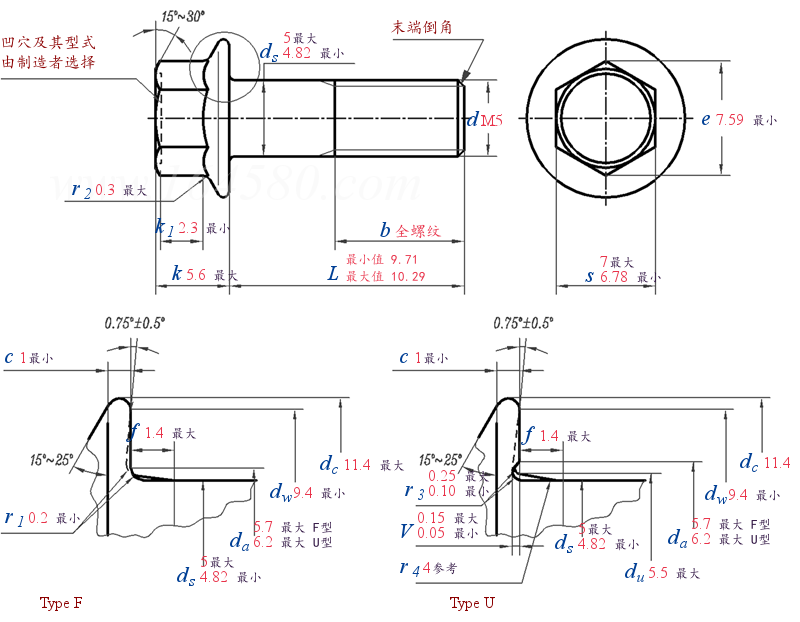

GB /T 16674.1 - 2016 六角法兰面螺栓 小系列 标准型(粗杆) A级

尺寸单位: 毫米(mm)

①,只有在L＞L0时才能应用缩径型式
需求留言
GBT16674.1@simple_M5X10
下载该CAD模型 简化版
GBT16674.1_M5X10
下载该CAD模型
GB /T 16674.1 - 2016 六角法兰面螺栓 小系列 标准型(粗杆) A级
螺纹尺寸
d 		M5
P 螺距
b 参考 L≤125
125＜L≤200
L＞200
c 最小值
da F型 最大值
U型 最大值
dc 最大值
ds 最大值
最小值
du 最大值
dw 最小值
e 最小值
k 最大值
k1 最小值
f 最大值
r1 最小值
r2 最大值
r3 最大值
最小值
r4 参考值
s 最大值
最小值
V 最大值
最小值
L0
0.8
16
/
/
1
5.7
6.2
11.4
5
4.82
5.5
9.4
7.59
5.6
2.3
1.4
0.2
0.3
0.25
0.10
4
7
6.78
0.15
0.05
25
螺纹长度b
全螺纹
替代列表
GB /T 16674.1 - 2004 GB /T 16674.1 - 2016
