尺寸单位: 毫米(mm)

①,当L≤L0时，倒角角度为120°。
②,材料： a) 钢，性能等级(材料): 14H 22H 按DIN ISO 898-5; b) 不锈钢，强度等级(材料): A1-50按ISO 3506, DIN 267-11; c) 有色金属，强度等级(材料): 铜锌合金CuZn=CU2或CU3按DIN 267-18，由制造商选择 d) 其他强度等级或材料或某种类型的材料，按协议。
DIN 551 - 1986 开槽平端紧定螺钉

尺寸单位: 毫米(mm)

①,当L≤L0时，倒角角度为120°。
②,材料： a) 钢，性能等级(材料): 14H 22H 按DIN ISO 898-5; b) 不锈钢，强度等级(材料): A1-50按ISO 3506, DIN 267-11; c) 有色金属，强度等级(材料): 铜锌合金CuZn=CU2或CU3按DIN 267-18，由制造商选择 d) 其他强度等级或材料或某种类型的材料，按协议。
查找供应商 需求留言

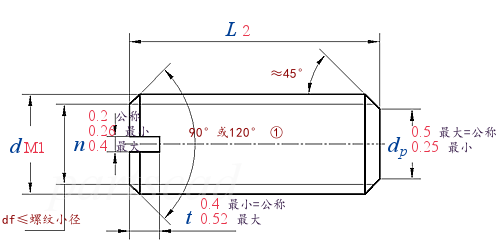

DIN 551_M1X2
下载该CAD模型
DIN 551 - 1986 开槽平端紧定螺钉
公称直径 M1
P 螺距
dp 最大值=公称
最小值
n 公称
最小值
最大值
t 最小值=公称
最大值
L0 ① 公称
0.25
0.5
0.25
0.2
0.26
0.4
0.4
0.52
/
千件钢制重≈kg
0.007
技术条件和引用标准
材料
钢 不锈钢 有色金属
通用要求
螺纹 公差
标准
机械性能 ④ 等级
标准
公差 产品等级
标准
表面处理 -
-
表面粗糙度
表面缺陷
验收及包装
备注
DIN 267 part 1
≤ M1.4：6h
≥ M1.6：6g
ISO 261。ISO 965，DIN 13 part 15
14H，22H A1-50 CuZn = 铜锌合金①
DIN ISO 898 part 5 ISO 3506，DIN 267 part 11③ DIN 267 part 18②
≤ M1.4：F
≥ M1.6：A
DIN 267 part 6，DIN ISO 4759 part 1
不经处理
22H：blackened (thermally or chemically).		 blank blank
电镀 DIN 267 Part 9
Other galvanic surface protection according to agreement.
DIN 267 Part 2.
DIN 267 Part 19
DIN 267 Part 5
① A corresponding ISO standard is in preparation.
② CuZn = CU2 or CU3 (according to DIN 267 part 18) at the manufacturer's choice.
③ The ISO 3506-1979 standard is contained in DIN 267 part 1.
④ Other strength classes or materials or a certain type of material by agreement.
替代列表
DIN 551 - 1986 DIN EN 24766 - 1992
*
*
*
*
