尺寸单位: 英寸(inch)
①,最小螺纹长度:
螺纹的最小长度应等于螺栓基本直径的两倍加上0.25英寸（对于6英寸或更短的螺栓标称长度），以及两倍基本螺栓直径加上0.50英寸（对于较长的标称长度）。
标称长度太短而无法容纳最小螺纹长度的螺栓应为全螺纹螺栓。从头部或颈部到第一个完整（完整）螺纹的长度不得超过2-1/2螺纹（尺寸小于等于1英寸）和3-1/2螺纹（尺寸大于1英寸）。
螺纹的最小长度应等于螺栓基本直径的两倍加上0.25英寸（对于6英寸或更短的螺栓标称长度），以及两倍基本螺栓直径加上0.50英寸（对于较长的标称长度）。
标称长度太短而无法容纳最小螺纹长度的螺栓应为全螺纹螺栓。从头部或颈部到第一个完整（完整）螺纹的长度不得超过2-1/2螺纹（尺寸小于等于1英寸）和3-1/2螺纹（尺寸大于1英寸）。

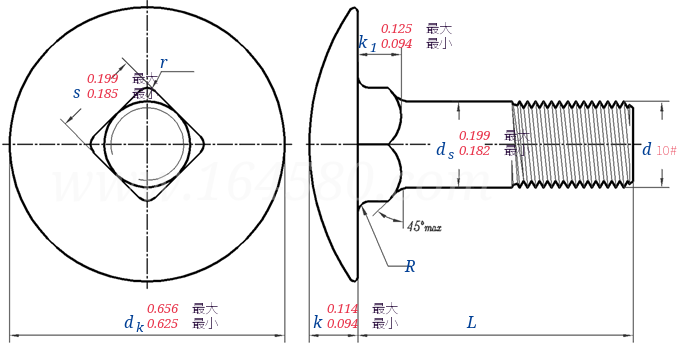

![ASME/ANSI B 18.5 - 2012 美制大半圆头台阶螺栓 [Table 6]](https://imgt.164580.com/upload/48/pic_cadpara/5060/5060cc72270czh.png?ue=MTc2MzQ3MzIyMA_c_c&local=cache&tp=canvas&pict=png)
尺寸单位: 英寸(inch)
①,最小螺纹长度:
螺纹的最小长度应等于螺栓基本直径的两倍加上0.25英寸（对于6英寸或更短的螺栓标称长度），以及两倍基本螺栓直径加上0.50英寸（对于较长的标称长度）。
标称长度太短而无法容纳最小螺纹长度的螺栓应为全螺纹螺栓。从头部或颈部到第一个完整（完整）螺纹的长度不得超过2-1/2螺纹（尺寸小于等于1英寸）和3-1/2螺纹（尺寸大于1英寸）。
螺纹的最小长度应等于螺栓基本直径的两倍加上0.25英寸（对于6英寸或更短的螺栓标称长度），以及两倍基本螺栓直径加上0.50英寸（对于较长的标称长度）。
标称长度太短而无法容纳最小螺纹长度的螺栓应为全螺纹螺栓。从头部或颈部到第一个完整（完整）螺纹的长度不得超过2-1/2螺纹（尺寸小于等于1英寸）和3-1/2螺纹（尺寸大于1英寸）。
ASME/ANSI B 18.5 - 2012 美制大半圆头台阶螺栓 [Table 6]
| 螺纹尺寸 d |
10# | |||||||||||||||||||||
|
|
|||||||||||||||||||||
